الفيزياء الحرارية لزجاج النوافذ: كيف تعمل تقنية Low-E على خفض أحمال التكييف وتحقيق معايير كود الطاقة السعودي (SBC 601)؟

الديناميكا الحرارية لغلاف المبنى: النوافذ كمرشحات انتقالية للطاقة الشمسية

في ظل الارتفاع المستمر لدرجات الحرارة الصيفية في المملكة العربية السعودية وتوجه رؤية 2030 نحو تعزيز استدامة المدن وخفض البصمة الكربونية، يواجه قطاع التشييد السكني والتجاري تحدياً جوهرياً يتمثل في تقليل استهلاك الطاقة الكهربائية الموجهة لأجهزة التكييف (HVAC Systems). تُشير الدراسات الهندسية الموثقة إلى أن النوافذ والواجهات الزجاجية تمثل نقطة الضعف الحرارية الأكبر في غلاف المبنى؛ حيث يمكن أن تتسرب من خلالها ما يصل إلى 40% من إجمالي الكسب الحراري غير المرغوب فيه. لسنوات طويلة، اقتصرت حلول السوق التقليدية على زيادة سماكة الزجاج أو استخدام زجاج ملون (Tinted Glass) يحجب الضوء الطبيعي ويجعل الغرف مظلمة وكئيبة. في مصنع ماجيكو (Magico Factory)، نتجاوز هذه الحلول البدائية عبر تطبيق تكنولوجيا الطلاءات منخفضة الانبعاثية (Low-Emissivity / Low-E Glazing) فائقة الانتقائية، التي تعمل كمرشح ذكي يسمح بمرور أقصى قدر من ضوء النهار الطبيعي الصافي، مع عكس وعزل موجات الحرارة الإشعاعية الشديدة قبل اختراقها للفراغات المعيشية.

تتكامل هذه التقنية الحرارية بشكل وثيق مع أنظمة التظليل الذكية؛ إذ يتيح دمج زجاج Low-E مع الألواح القابلة للتحكم الكهربائي تحقيق أقصى درجات الراحة الحرارية والبصرية. طالع دراستنا التفصيلية حول زجاج الخصوصية الذكي PDLC وتطبيقاته في المكاتب السعودية.

فيزياء انتقال الحرارة الإشعاعي (Radiant Heat Transfer) وآلية عمل طلاءات Low-E

لفهم كيفية عمل زجاج Low-E، يجب أولاً إدراك أن الطاقة الشمسية التي تصل إلى سطح النافذة تنقسم إلى ثلاثة أطياف رئيسية: الأشعة فوق البنفسجية (UV)، الضوء المرئي (Visible Light)، و الأشعة تحت الحمراء (Infrared Radiation) التي تحمل الغالبية العظمى من الطاقة الحرارية. عندما تسقط هذه الأشعة على زجاج عادي غير معالج، يمتص الزجاج جزءاً كبيراً من الحرارة ويُعيد إشعاعها (Emissivity) مباشرة إلى داخل الغرفة الأبرد، مما يرفع درجة حرارة الهواء الداخلي بشكل حاد.

تعتمد تكنولوجيا Low-E على تطبيق طبقات مجهرية متعددة من الفضة الصافية (Silver Layers) وأكاسيد المعادن الواقية على السطح الداخلي للزجاج المزدوج (عادة السطح رقم 2 في المناخ الحار). يتم هذا الترسيب في بيئة مفرغة من الهواء باستخدام تقنية الترسيب المغناطيسي (Magnetron Sputtering)، لإنتاج ما يُعرف بـ الطلاء اللين (Soft-Coat Low-E). تعمل هذه الطبقات الفضية كمرآة عاكسة للأطياف الحرارية الطويلة (Long-wave Infrared)، فتردها إلى الخارج وتمنع الزجاج الداخلي من امتصاصها وإعادة إشعاعها، مما يحافظ على برودة السطح الزجاجي الملامس للغرفة.

تحسين معامل الانتقال الحراري (U-Value) وكفاءة فواصل الحواف الدافئة (Warm Edge Spacers)

يُقاس الأداء العازل للنافذة كلياً بـ معامل الانتقال الحراري (U-Value)؛ وكلما انخفض هذا الرقم، زادت قدرة النافذة على منع تسرب الحرارة. للوصول إلى قيم عزل فائقة تلبي متطلبات المشاريع الريادية، نقوم في خطوط إنتاج ماجيكو بدمج ثلاثة عناصر حيوية داخل وحدة الزجاج العازل (IGU):

1. زجاج Low-E المزدوج أو الثلاثي الفضة (Double / Triple Silver Low-E): يوفر أقصى حماية حرارية مع أدنى درجات الانعكاس المرئي الداخلي.
2. حقن غاز الأرجون الخامل (Argon Gas Fill): يُستبدل الهواء العادي داخل الفراغ الزجاجي بغاز الأرجون عالي النقاء بنسبة تتجاوز 90%. يتميز الأرجون بكثافة أعلى من الهواء وموصلية حرارية أقل، مما يبطئ من تيارات الحمل الحراري (Convection Currents) داخل الغرفة الزجاجية.
3. فواصل الحواف الدافئة (Warm Edge Spacers): تستخدم المصانع التقليدية فواصل من الألمنيوم العادي لربط لوحي الزجاج، وهو ما يشكل جسراً حرارياً مباشراً يبرد حواف الزجاج شتاءً ويسخنها صيفاً. نستخدم في ماجيكو فواصل متطورة مصنوعة من مواد مركبة (Composite Materials) غير موصلة حرارياً، مما يمنع تكون التكثف ويضمن استقرار درجات الحرارة على كامل مسطح الزجاج.

التوافق الصارم مع كود البناء السعودي لترشيد الطاقة (SBC 601)

يفرض كود البناء السعودي لترشيد الطاقة (SBC 601) قيوداً صارمة على الخصائص الحرارية للنوافذ في المباني السكنية والتجارية، حيث يُلزم المصممين والمنفذين بتحقيق حد أقصى لمعامل الانتقال الحراري (U-Value) ومعامل الكسب الحراري الشمسي (SHGC) بناءً على المنطقة المناخية ونسبة مساحة النوافذ إلى الجدران (WWR).

تضمن وحدات الزجاج المعزول بتقنية Low-E من مصنع ماجيكو اجتياز هذه المتطلبات القياسية بسهولة فائقة؛ حيث نحقق قيماً تصميمية تصل إلى U-value ≤ 1.4 W/m²K ومعامل كسب حراري SHGC ≤ 0.25، وهو ما يتيح للمهندسين المعماريين زيادة مساحات الواجهات الزجاجية والأبواب السحابة البانورامية بأمان تام دون الإخلال باشتراطات الكود أو تعريض المبنى لغرامات عدم المطابقة. للتعرف على آليات دمج هذه النوافذ بشكل آمن مع الهيكل الإنشائي، طالع مقالنا حول أهمية الرفع المساحي للفتحات بعد اللياسة لضمان كفاءة العزل.

دراسة حالة: الغلاف الزجاجي الحراري للمقر الرئيسي لشركة واثق كابيتال — الرياض

لتجسيد الأثر الفعلي لزجاج Low-E المتقدم على خفض التكاليف التشغيلية وتحسين جودة البيئة الداخلية، نستعرض تفاصيل الهندسة والتوريد للواجهات الزجاجية التي نفذها مصنع ماجيكو لصالح المقر الرئيسي لشركة واثق كابيتال (Wathiq Capital Headquarters) في مدينة الرياض.

المشروع: توريد وتركيب أنظمة الواجهات الزجاجية المستمرة المعزولة | الموقع: الرياض | المساحة الإجمالية للزجاج: 3,200 متر مربع | سنة الإنجاز: 2024

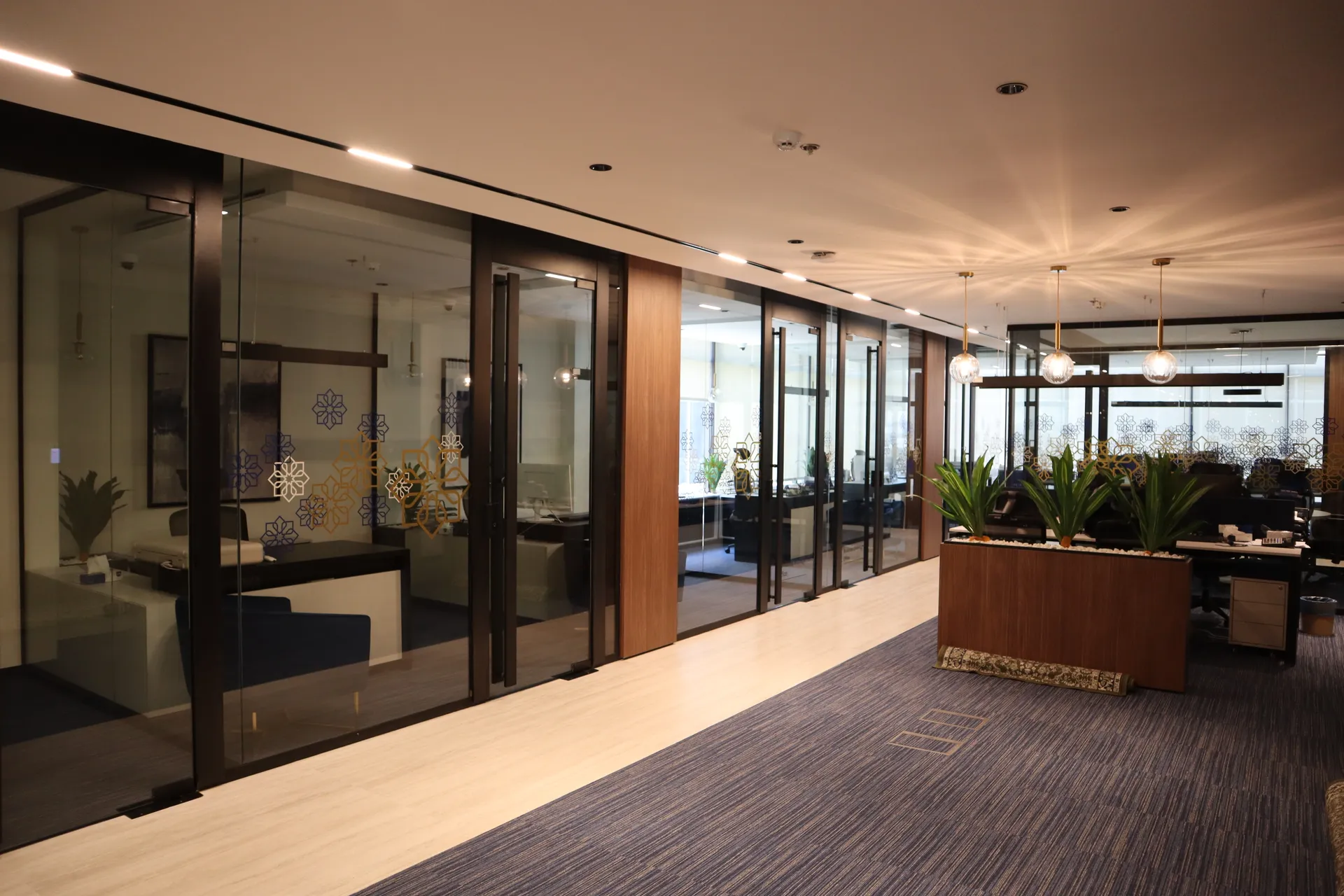

التحدي المناخي والمعماري: تميز تصميم المبنى بواجهات زجاجية ممتدة من الأرض إلى السقف لتعزيز الشفافية المؤسسية وتوفير إطلالات مفتوحة للموظفين. ومع وقوع الواجهة الرئيسية باتجاه الغرب والجنوب الغربي، واجه المبنى تعرضاً مباشراً وعنيفاً لأشعة شمس الرياض الحارقة خلال ساعات ذروة الظهيرة. اشترط استشاري الاستدامة للمشروع تحقيق توازن دقيق: السماح بنفاذية ضوئية عالية (VLT ≥ 60%) لتقليل الاعتماد على الإنارة الاصطناعية، وفي الوقت نفسه كبح معامل الكسب الحراري الشمسي دون (SHGC ≤ 0.23) لضمان عدم تجاوز أحمال التكييف للقدرة التصميمية للمركز الإداري.

الحل الهندسي والتصنيعي من ماجيكو: 1. توصيف وحدة الزجاج (IGU Specification): قمنا بتصنيع وتوريد وحدات زجاج مزدوج بسماكة إجمالية تبلغ 28 مم. تم استخدام زجاج خارجي بسماكة 6 مم معالج بطلاء Low-E مزدوج الفضة فائق الانتقائية (Double-Silver Soft-Coat Low-E)، يليه فراغ عازل بسماكة 16 مم محقون آلياً بغاز الأرجون الخامل بنسبة تركيز 93%، ومزود بفاصل حواف دافئ أسود غير موصل (Black Warm Edge Spacer)، وأخيراً لوح زجاج داخلي شفاف مقسى بسماكة 6 مم. 2. معالجة الحواف والختم المزدوج: لضمان عدم تأكسد طبقات الفضة الحساسة عند الأطراف، خضعت حواف الزجاج لعملية إزالة الطلاء المحيطي آلياً (Edge Deletion) بدقة متناهية. تم تطبيق الختم الأولي باستخدام البولي إيزوبوتيلين (PIB) لمنع تسرب الأرجون، تلاه ختم ثانوي سميك من السيليكون الإنشائي المقاوم للأشعة فوق البنفسجية لضمان تماسك هيكلي لعقود. 3. التركيب الحراري المعزول: تم تثبيت الوحدات الزجاجية على إطارات ألمنيوم مزودة بـ فواصل حرارية عريضة (34 مم Polyamide Strips)، مما ألغى أي مسار لانتقال الحرارة عبر الهيكل المعدني.

النتائج الموثقة: أظهرت قراءات الفحص الحراري الميداني بواسطة الكاميرات تحت الحمراء (Infrared Thermography) استقرار درجة حرارة السطح الداخلي للزجاج عند 26° مئوية فقط، في حين بلغت درجة حرارة السطح الخارجي المعرض للشمس المباشرة 54° مئوية، محققاً فارقاً حرارياً مذهلاً يبلغ 28 درجة مئوية عبر سماكة 28 مم فقط. وثقت إدارة تشغيل المبنى انخفاضاً بنسبة 35% في استهلاك طاقة التكييف خلال الصيف الأول مقارنة بالمباني الزجاجية المجاورة غير المعالجة بتقنية Low-E، وحقق المبنى الامتثال التام لمتطلبات كود البناء السعودي SBC 601.

الأسئلة الشائعة (FAQ) حول زجاج Low-E وكفاءة الطاقة

ما هو الفرق الجوهري بين طلاء Low-E اللين (Soft-Coat) والطلاء الصلب (Hard-Coat)، وأيهما الأنسب لمناخ المملكة؟

يكمن الفرق في آلية ومرحلة تطبيق الطلاء. الطلاء الصلب (Hard-Coat / Pyrolytic) يُطبق أثناء وجود الزجاج في الحالة المنصهرة على خط الإنتاج، مما يجعله مدمجاً في سطح الزجاج وشديد التحمل للخدوش، لكن خصائصه العازلة للحرارة تُعد متوسطة وتظهر عليه لمسة زرقاء أو رمادية خفيفة. أما الطلاء اللين (Soft-Coat / Sputter)، فيُطبق لاحقاً داخل غرف مفرغة وممغنطة بترسيب الفضة المجهرية، وهو يوفر عزلاً حرارياً يتفوق بنسبة تصل إلى 40% على الطلاء الصلب، مع شفافية بصرية أعلى بكثير. ونظراً لشدة الإشعاع الشمسي في المملكة، يُعد الطلاء اللين (Soft-Coat) هو الخيار الهندسي الأمثل والوحيد القادر على تلبية متطلبات كود الطاقة السعودي (SBC 601) بكفاءة للمشاريع الفاخرة.

هل يفقد غاز الأرجون المحقون داخل الزجاج المزدوج كفاءته أو يتسرب بمرور السنوات في ظل درجات الحرارة العالية؟

في النوافذ التجارية رديئة الصنع، نعم، قد يتسرب الغاز بسرعة. ولكن في مصنع ماجيكو، نطبق معايير ختم آلية صارمة تضمن بقاء الغاز لعقود. نستخدم نظام ختم مزدوج (Dual-Seal System)؛ حيث يعمل الحاجز الأولي (Primary Seal - PIB) كمانع مطلق لتسرب جزيئات الأرجون الدقيقة، بينما يوفر الختم الثانوي (Secondary Seal) القوة الميكانيكية التي تمنع تفكك الألواح تحت التمدد الحراري. تشير الاختبارات المعملية المسرعة إلى أن معدل التسرب السنوي للأرجون في وحداتنا يقل عن 0.5% سنوياً، مما يعني أن النافذة ستحتفظ بأكثر من 85% من الغاز وكامل كفاءتها العازلة حتى بعد مرور 30 عاماً من التركيب.

هل يمكن تمييز زجاج Low-E بالعين المجردة عن الزجاج العادي للتأكد من قيام المقاول بتوريده فعلياً؟

نظراً لكون طبقات الفضة مجهرية وغير مرئية تقريباً، يصعب جداً على المستهلك العادي تمييز زجاج Low-E عالي الشفافية بالعين المجردة في وضح النهار. ومع ذلك، هناك طريقتان للتحقق: الأولى عبر استخدام أجهزة الكشف الرقمية المخصصة (Low-E Coating Detectors) التي يمتلكها مهندسو الاستلام وتصدر صوتاً عند ملامسة السطح المطلي. الطريقة الثانية البسيطة هي اختبار لهب الولاعة (Lighter Flame Test)؛ عند تقريب لهب من النافذة ليلاً، ستظهر أربعة انعكاسات للهب على الزجاج المزدوج. إذا كان الزجاج معالجاً بتقنية Low-E، سيظهر أحد هذه الانعكاسات الأربعة بلون مختلف بوضوح (عادة يميل للون الوردي أو البنفسجي الخفيف) مقارنة بالانعكاسات الثلاثة الأخرى ذات اللون الأصفر الطبيعي.

لترقية نوافذ مشروعك السكني أو التجاري بأحدث حلول الزجاج العازل بتقنية Low-E المطابقة لكود البناء السعودي لترشيد الطاقة، تواصل مع القسم الهندسي المتخصص في مصنع ماجيكو للحصول على استشارات حرارية دقيقة وعروض أسعار مخصصة.
