القاعدة الهندسية الذهبية: لماذا يُعد قياس النوافذ والأبواب بعد اللياسة شرطاً حاسماً لنجاح العزل وإحكام التركيب؟

الرفع المساحي للفتحات المعمارية: الخطوة التأسيسية لضمان كفاءة غلاف المبنى

في قطاع التشييد والبناء الفاخر في المملكة العربية السعودية، يُعد تحقيق العزل الصوتي والحراري المثالي هدفاً استراتيجياً لتقليل استهلاك الطاقة وتوفير بيئة داخلية هادئة ونظيفة خالية من تسربات الغبار الصحراوي الدقيقة. يظن العديد من المقاولين وأصحاب المشاريع أن جودة النافذة تعتمد حصراً على اختيار قطاع ألمنيوم معزول حرارياً وزجاج مزدوج عالي الأداء، متجاهلين أن دقة الرفع المساحي للفتحات المعمارية وتوقيته يمثلان العامل الحاسم الذي يحدد ما إذا كانت هذه المكونات ستعمل كمنظومة متكاملة أم ستتحول إلى مصدر دائم لتسريب الهواء والمياه. تبرز هنا القاعدة الهندسية الذهبية التي نطبقها بصرامة في مصنع ماجيكو: لا يتم أخذ القياسات النهائية للتصنيع مطلقاً قبل الانتهاء التام من أعمال اللياسة (Plastering / Rendering) وتأكيد جفافها واستوائها.

تتكامل هذه المرحلة التأسيسية بشكل وثيق مع اختيار أنظمة الزجاج المتطورة؛ إذ لا يمكن لزجاج الأمان أو الزجاج العازل أن يحقق الغرض منه إذا كان الإطار الحامل يعاني من إجهادات ميكانيكية ناتجة عن حشر الإطار في فتحة غير مستوية. لفهم أعمق لخيارات الزجاج المتاحة وتأثيرها على كفاءة المبنى، طالع دليلنا الشامل حول أنواع الزجاج للنوافذ والأبواب في السعودية.

الأثر الميكانيكي لسماكة اللياسة على الأبعاد الصافية للفتحات المعمارية

تتكون الجدران الخارجية للمباني عادة من الطابوق أو الخرسانة، وتتميز مرحلة العظم (Rough Construction) بوجود تفاوتات إنشائية طبيعية (Construction Tolerances) تجعل أسطح الجدران غير مستوية تماماً. تأتي أعمال اللياسة لمعالجة هذه التفاوتات وضبط استواء الجدران رأسياً وأفقياً، مما يعني أن سماكة طبقة اللياسة تختلف من نقطة إلى أخرى داخل نفس الفتحة، وتتراوح عادة بين 1.5 سم إلى 3.0 سم أو أكثر في حال وجود انحرافات شديدة في مباني العظم.

إذا قام مصنع الألمنيوم بأخذ القياسات وتصنيع النوافذ بناءً على أبعاد فتحة العظم أو المخططات النظرية، سيواجه فريق التركيب لاحقاً إحدى نتيجتين كارثيتين: 1. النافذة أكبر من الفتحة الصافية بعد اللياسة: مما يضطر الفنيين إلى تكسير اللياسة المحيطية، إتلاف العزل المائي للفتحة، أو محاولة حشر الإطار المعدني بالقوة، وهو ما يولد إجهادات ميكانيكية داخلية تؤدي إلى انحناء القطاع وصعوبة حركة الضلف المتحركة. 2. النافذة أصغر بكثير من الفتحة: وهو السيناريو الأكثر شيوعاً عند محاولة المقاول ترك هامش أمان عشوائي، مما يخلق فجوات محيطية واسعة بين الإطار والجدار تتجاوز الحدود الهندسية المسموح بها.

مخاطر الاعتماد على "فجوات السيليكون الكبيرة" وتأثيرها على العزل المائي والحراري

تُحدد المعايير الهندسية المتقدمة، بما في ذلك توصيات الجمعية الأمريكية لاختبار المواد (ASTM)، أن الفجوة المحيطية المثالية (Perimeter Shim Gap) بين إطار الألمنيوم وجدار اللياسة يجب أن تتراوح بدقة بين 3 مم إلى 5 مم من كل جانب. يتيح هذا الهامش الضيق إدخال مواد الختم وحقن الفوم العازل بكفاءة، ويسمح للقطاع بالتمدد والانكماش الحراري الطبيعي دون إجهاد.

عندما يتم القياس بشكل خاطئ وتظهر فجوات تتجاوز 10 مم أو 15 مم، يلجأ الفنيون غير المؤهلين إلى ملء هذه الفراغات الضخمة بكميات هائلة من السيليكون التجاري أو الرغوة المتمددة (Expanding Foam) غير المعالجة، وهو ما يمثل فشلاً هندسياً صريحاً للأسباب التالية:

• التقلص والتشقق السريع: السيليكون مادة مصممة للعمل بكفاءة في سماكات رقيقة. عند تطبيقه في فجوات واسعة وسميكة، يتعرض لتقلص حجمي (Shrinkage) أثناء الجفاف، مما يؤدي إلى تشققه وانفصاله عن الجدار أو الإطار تحت تأثير حرارة الشمس المباشرة.
• تكون الجسور الحرارية والصوتية: الفوم أو السيليكون السميك لا يمتلك نفس الكثافة والكتلة التي يمتلكها الجدار المصمت أو قطاع الألمنيوم المعزول، مما يحول هذه الفجوات المحيطية إلى مسارات مباشرة لتسرب الضوضاء الخارجية والحرارة الشديدة.
• ضعف التثبيت الميكانيكي: تعتمد مسامير التثبيت على وجود مسافة ارتكاز قصيرة وقوية. الفجوات الكبيرة تجعل المسامير تعمل ككوابيل (Cantilevers) ضعيفة، مما يعرض النافذة للاهتزاز والتخلخل عند هبوب الرياح القوية.

التحقق من الشاقولية والاستواء (Plumb and Level) لتجنب انحراف الإطارات

لا يقتصر الرفع المساحي الاحترافي على قياس العرض والارتفاع فحسب، بل يشمل التحقق الدقيق من شاقولية الأكتاف الجانبية (Plumbness) و استواء الجلسة والأعتاب (Levelness) باستخدام موازين الليزر ثلاثية الأبعاد. في كثير من الأحيان، ينهي مبيض المحارة (Plasterer) عمله مع وجود انحرافات زاوية تجعل الفتحة متوازية الأضلاع وليست مستطيلة تماماً (Out of Square).

إذا تم اكتشاف هذه الانحرافات أثناء الرفع المساحي النهائي، يقوم مهندسو ماجيكو بإصدار تقرير فني وتوجيه المقاول الرئيسي لإعادة ضبط اللياسة ومعالجة الميول قبل البدء في قص وتصنيع قطاعات الألمنيوم. يضمن هذا الإجراء الصارم أن تُركب النافذة بشكل عمودي وأفقي مثالي، مما يمنع احتكاك الضلف السحاب أو المفصلية ويحمي الإكسسوارات الميكانيكية التي استعرضناها في دليل اختيار الإكسسوارات عالية الجودة للنوافذ والأبواب من التلف المبكر.

دراسة حالة: بروتوكول الرفع المساحي والتركيب لفيلا سكنية فاخرة — حي النرجس، الرياض

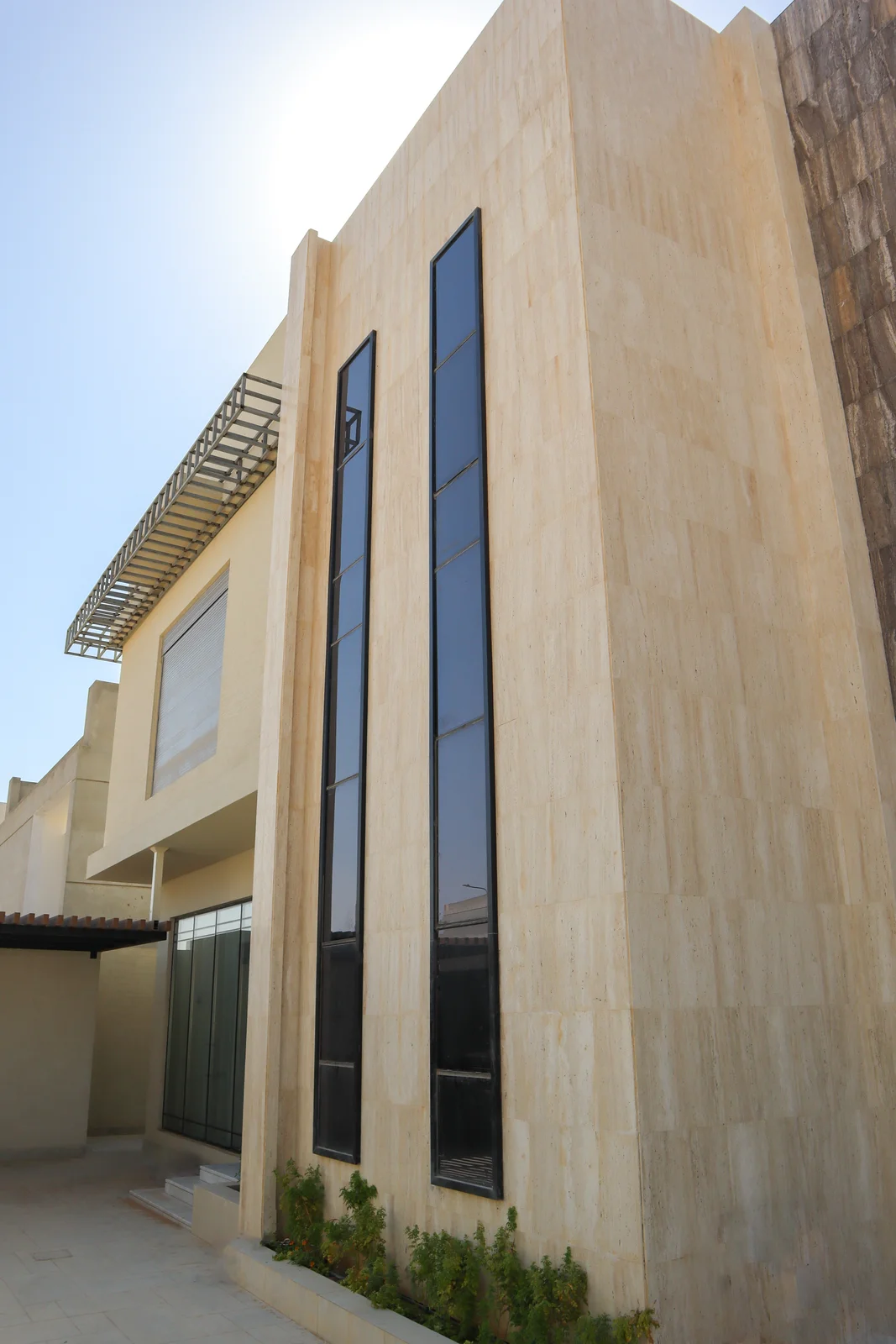

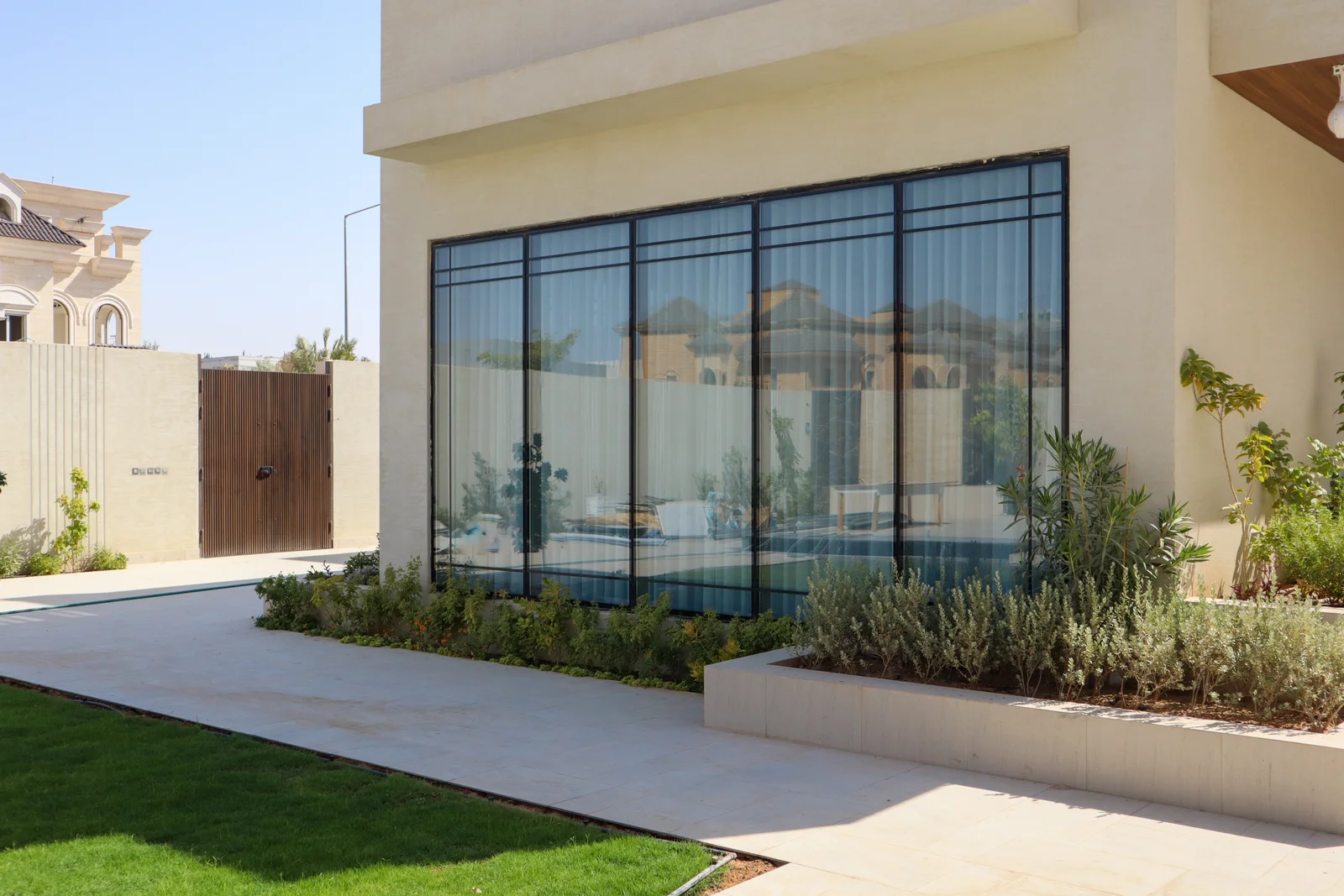

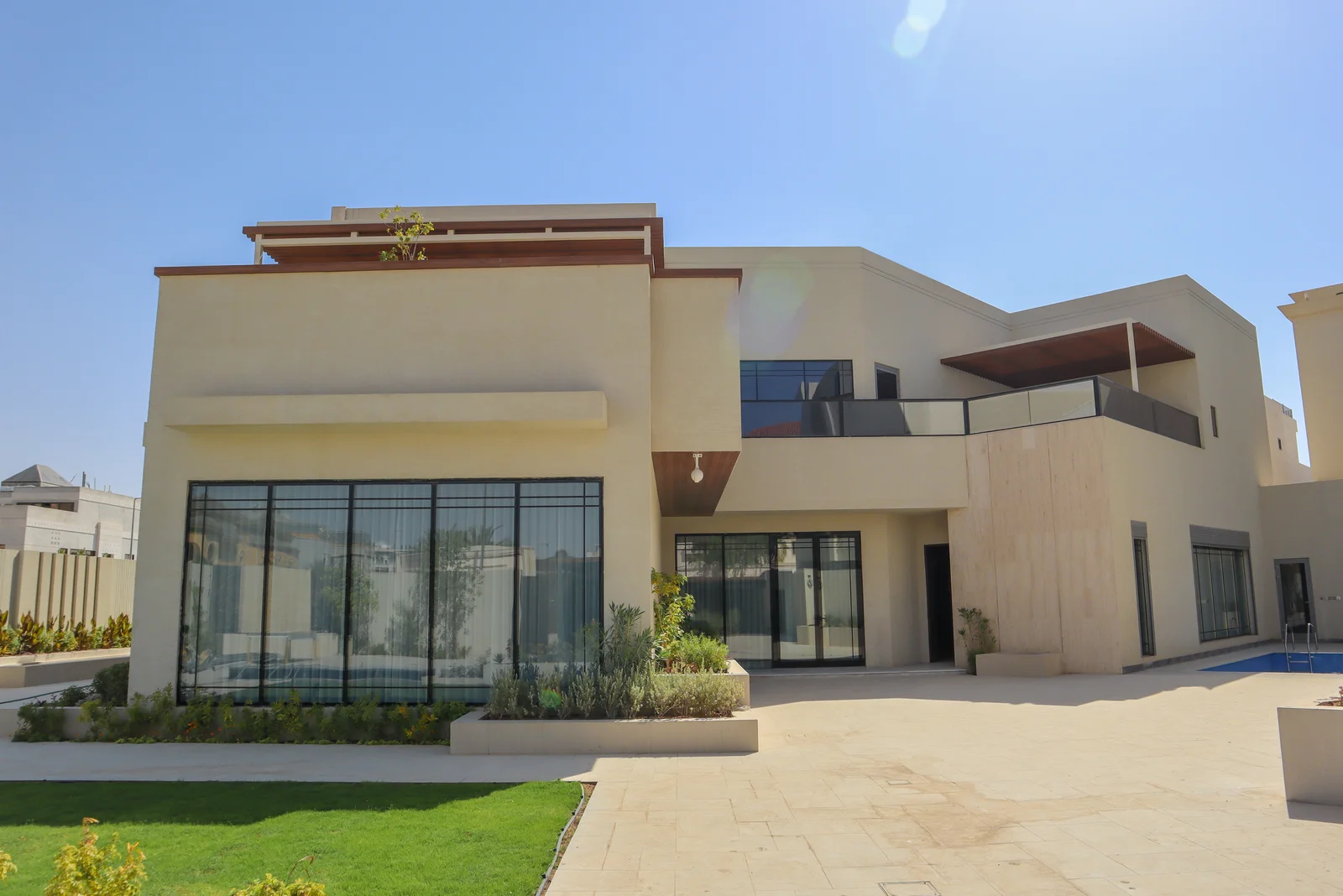

لتوضيح الفارق التشغيلي والمالي لتطبيق بروتوكول القياس الصارم بعد اللياسة، نستعرض تفاصيل مشروع توريد وتركيب نوافذ ألمنيوم عازلة للحرارة نفذته الفرق الهندسية لمصنع ماجيكو لفيلا سكنية فاخرة في حي النرجس شمال الرياض.

المشروع: التوريد والتركيب الشامل لأنظمة الألمنيوم والزجاج المعمارية | الموقع: حي النرجس، الرياض | نطاق العمل: 32 نافذة متنوعة الأحجام + 4 أبواب سحابة بانورامية | سنة الإنجاز: 2025

التحدي الميداني: تميزت الفيلا بتصميم واجهات يدمج بين تكسيات الحجر الطبيعي ومسطحات اللياسة الملونة (Profiled Rendering). طلب المقاول الرئيسي من مصنع ماجيكو البدء في تصنيع النوافذ استناداً إلى القياسات المأخوذة أثناء مرحلة العظم لاختصار الوقت واللحاق بجدول التسليم. رفض الإشراف الهندسي في ماجيكو هذا الطلب استناداً إلى بروتوكول الجودة الداخلي، وأصر على الانتظار حتى إنهاء المقاول لجميع أعمال اللياسة المحيطية بالفتحات وتأكيد جفافها.

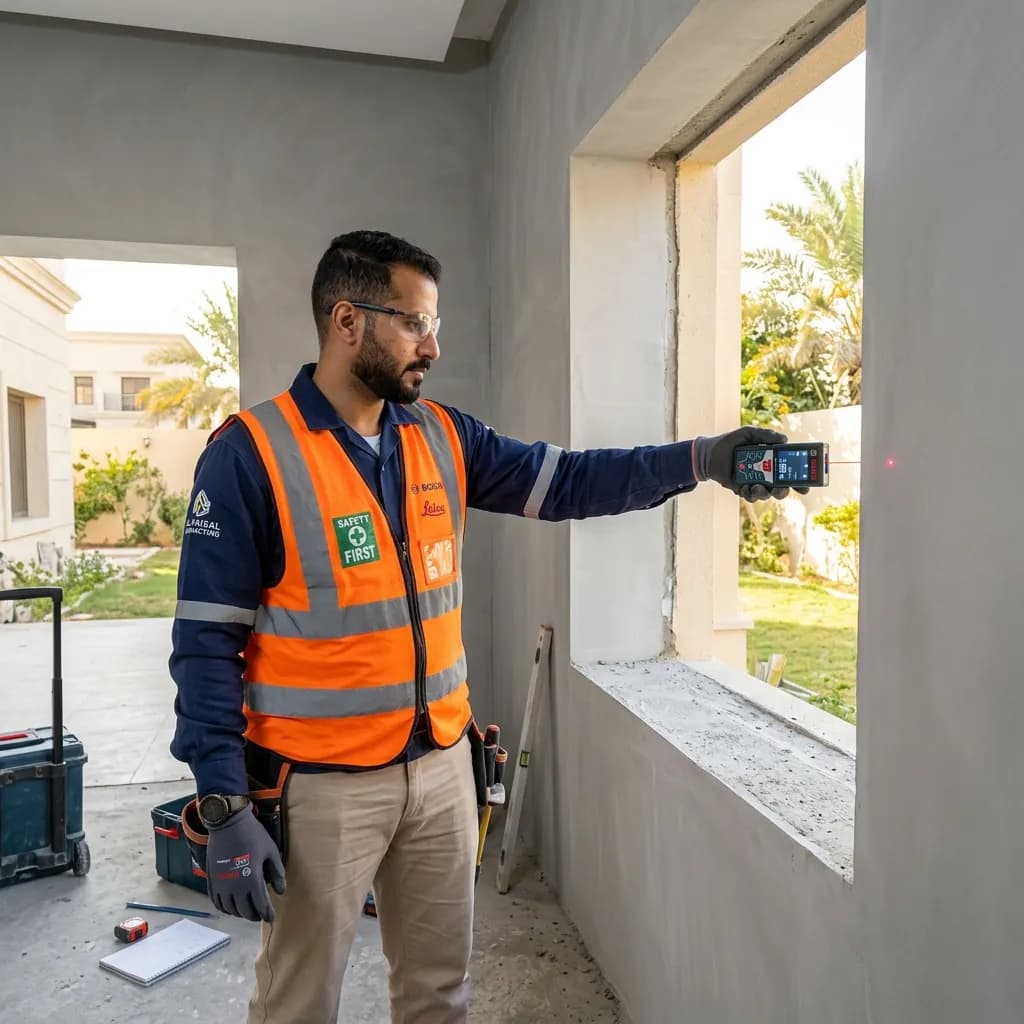

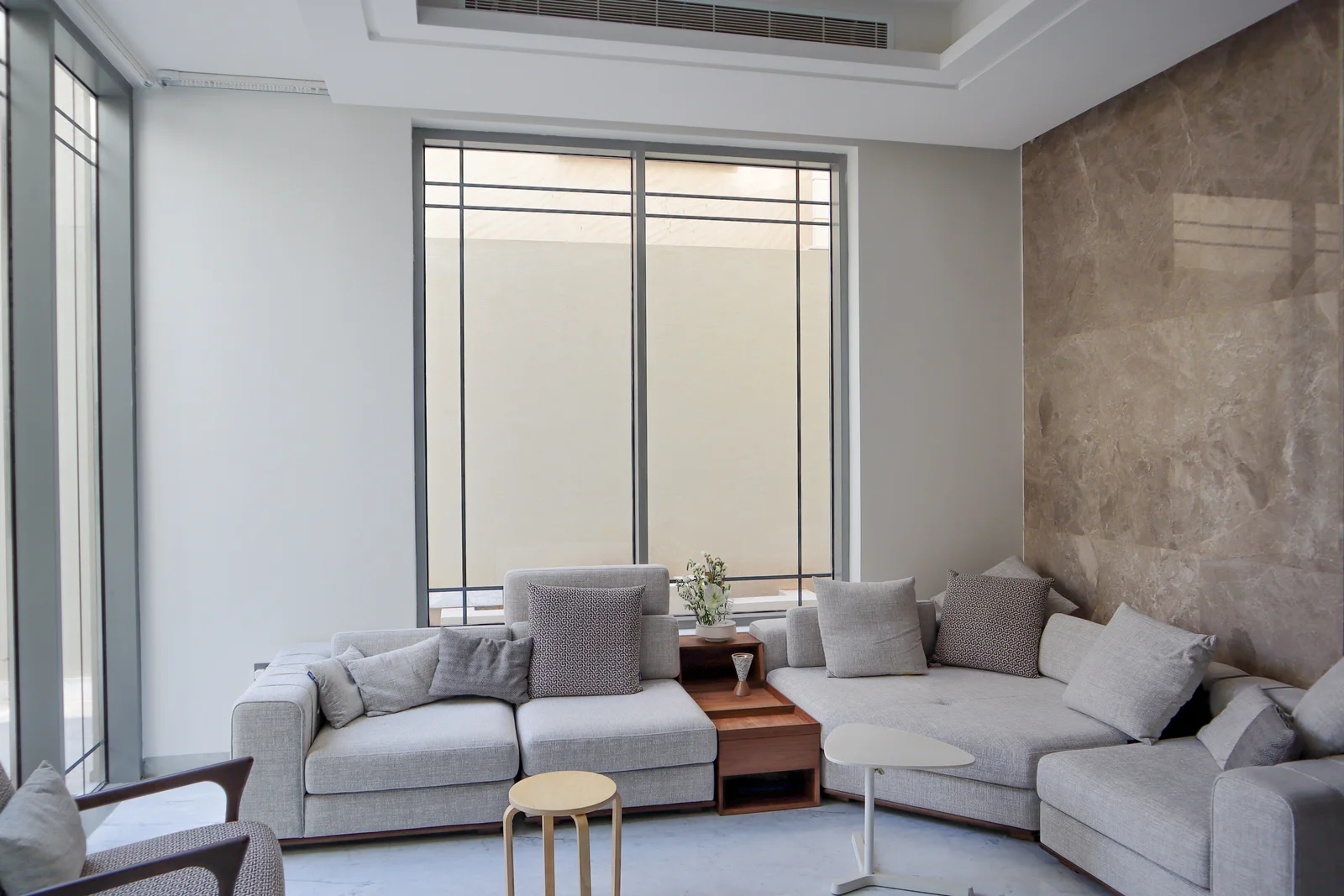

خطوات التنفيذ والحل الهندسي من ماجيكو: 1. المسح المساحي المتقدم: فور إخطارنا بانتهاء اللياسة، توجه فريق الرفع المساحي مزوداً بأجهزة Leica Disto الليزرية الدقيقة. أظهرت القياسات الفعلية وجود اختلافات جوهرية عن مخططات العظم؛ حيث تقلصت أبعاد بعض الفتحات بمقدار 2.5 سم نتيجة زيادة سماكة اللياسة لضبط استواء الجدران، بينما ظهر انحراف شاقولي (Out of Plumb) بمقدار 8 مم في فتحات الأبواب السحابة الرئيسية. 2. التنسيق الميداني للتصحيح: تم تسليم المقاول مخططاً تصحيحياً يحدد مواقع الانحرافات بدقة لضبطها وتنعيمها، وهو ما تم إنجازه خلال 48 ساعة. 3. التصنيع والتركيب الميليمترى: تم تصنيع الإطارات مخصصة لكل فتحة برقم كودي فريد. عند التركيب، انزلقت الإطارات داخل الفتحات بسلاسة تامة محققة فجوة محيطية منتظمة تبلغ 4 مم فقط على كامل المحيط. 4. الختم النهائي المزدوج: تم حقن الفجوة المحيطية الضيقة برغوة البولي يوريثان منخفضة التمدد (Low-Expansion PU Foam) لضمان العزل الحراري، تلاها تطبيق طبقة نهائية من سيليكون الختم الألماني المتخصص المطابق للون الألمنيوم.

النتائج الموثقة: بفضل هذا الإجراء الصارم، تم إنهاء أعمال التركيب بالكامل دون الحاجة إلى إجراء أي تعديلات ميدانية أو تكسير في تشطيبات الفيلا. اجتازت النوافذ اختبارات ضغط المياه بالخرطوم المباشر (Water Hose Testing) دون تسجيل أي نقطة تسرب، وأبدى المالك إعجابه الشديد بالنظافة البصرية للتركيب وغياب الأشرطة العريضة المشوهة من السيليكون التي تظهر عادة في المشاريع التقليدية.

الأسئلة الشائعة (FAQ) حول قياس وتركيب النوافذ

هل يتسبب تأخير أخذ القياسات لما بعد اللياسة في تأخير الجدول الزمني الإجمالي للمشروع السكني؟

ظاهرياً، قد يبدو أن الانتظار يضيف وقتاً، لكنه في الواقع يختصر الجدول الزمني الفعلي ويمنع التوقفات الكارثية. تصنيع النوافذ بناءً على قياسات غير دقيقة يؤدي لاحقاً إلى إيقاف العمل لإعادة قص القطاعات، تكسير الجدران الجاهزة، أو طلب زجاج جديد بمقاسات مختلفة، وهو ما قد يهدر أسابيع طويلة ويكلف مبالغ طائلة. في المقابل، يمتلك مصنع ماجيكو خطوط إنتاج آلية تتيح تصنيع النوافذ للفلل القياسية خلال فترة وجيزة جداً من تاريخ اعتماد القياسات النهائية بعد اللياسة، مما يضمن تسليماً سلساً ومتقناً يتوافق مع خطط المشروع.

ما هو الإجراء المتبع في حال رغبة المالك بتركيب "فريم حديد كاذب" (Sub-frame / Blind Frame) قبل اللياسة؟

يُعد استخدام الإطارات التأسيسية المخفية (Sub-frames) المصنوعة من الحديد المجلفن أو الألمنيوم التأسيسي ممارسة هندسية ممتازة نوصي بها في المشاريع الكبرى. يُركب هذا الإطار التأسيسي أثناء مرحلة العظم ويُوزن بالليزر، ثم يقوم مبيض المحارة باللياسة والختم عليه مباشرة. في هذه الحالة، تصبح الأبعاد الداخلية للإطار التأسيسي ثابتة ومحددة مسبقاً، مما يتيح لنا أخذ القياسات أو البدء بالتصنيع بالتزامن مع أعمال اللياسة بأمان تام، حيث يُركب إطار الألمنيوم النهائي داخل الإطار التأسيسي لاحقاً المعزول مسبقاً.

كيف يتعامل مصنع ماجيكو مع الفتحات ذات الأشكال الهندسية المعقدة مثل الأقواس (Arched Windows) أثناء القياس؟

تتطلب النوافذ المقوسة أو ذات الزوايا غير القياسية دقة مساحية استثنائية لا يمكن تحقيقها بالأشرطة المترية التقليدية. نعتمد في هذه الحالات على تقنية المسح الرقمي بالليزر (Digital Laser Templating) لإنشاء ملف CAD ثنائي أو ثلاثي الأبعاد للفتحة الصافية بعد اللياسة مباشرة. يُنقل هذا الملف رقمياً إلى ماكينات الحني والقص الآلية (CNC Extrusion Benders) في المصنع، مما يضمن خروج النافذة المقوسة متطابقة تماماً مع انحناء الجدار الفعلي دون أي فراغات غير منتظمة.

لضمان تنفيذ نوافذ وأبواب مشروعك بأعلى درجات الإحكام الهندسي والتشطيب البصري الفاخر المتوافق مع كود البناء السعودي، تواصل مع فريق المساحة والهندسة في مصنع ماجيكو لتحديد موعد الزيارة الميدانية والرفع المساحي الدقيق.
