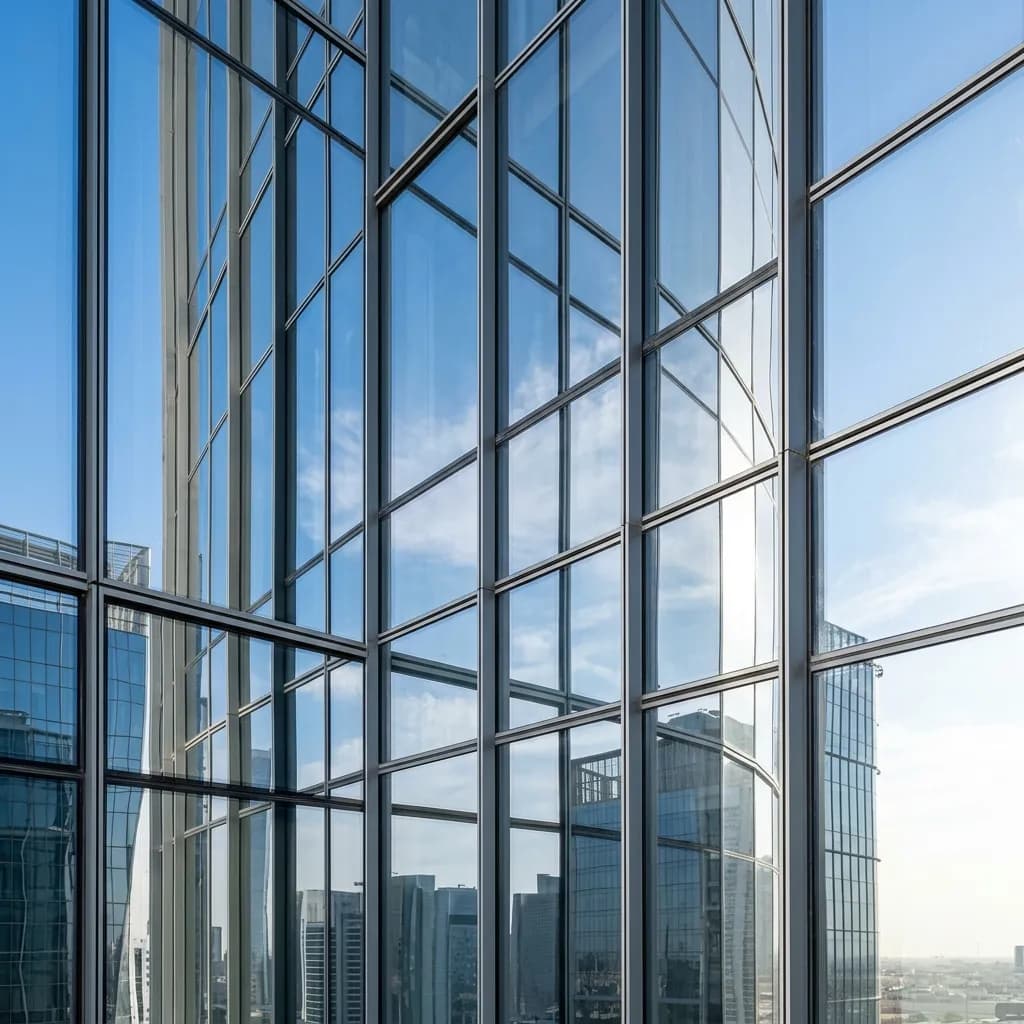

الدليل الشامل لواجهات الكرتن وول

ما هو نظام الكرتن وول؟

نظام الكرتن وول (Curtain Wall) هو واجهة خارجية غير حاملة للأحمال، تُثبَّت على هيكل المبنى الإنشائي من الخارج. يتكون من إطارات الألمنيوم والزجاج، ويعمل كغلاف واقٍ يحمي المبنى من العوامل الجوية مع السماح بدخول الإضاءة الطبيعية.

تُعد واجهات الكرتن وول الخيار الأول للمباني التجارية والأبراج في المملكة العربية السعودية، حيث توفر مظهرًا عصريًا وأداءً حراريًا متميزًا يناسب المناخ الحار. وقد أثبتت هذه الأنظمة كفاءتها العالية في المشاريع التعليمية الكبرى مثل مشاريع ضاحية خزام.

أنواع أنظمة الكرتن وول

1. النظام العمودي والأفقي (Stick System)

يُعد الأكثر شيوعًا في المشاريع السعودية. يتم تجميع المكونات في الموقع قطعة بقطعة — الأعمدة الرأسية (Mullions) والأفقية (Transoms) ثم تركيب ألواح الزجاج. يتميز بالمرونة في التصميم والقدرة على التكيف مع الأشكال المعمارية المختلفة.

2. النظام الموحد (Unitized System)

يتم تصنيع وحدات كاملة في المصنع ثم نقلها وتركيبها في الموقع. يتميز بسرعة التركيب وجودة التصنيع العالية، وهو مثالي للأبراج الشاهقة والمشاريع الكبرى مثل مشروع مترو الرياض.

3. النظام شبه الموحد (Semi-Unitized)

يجمع بين مزايا النظامين السابقين — يُصنَّع جزئيًا في المصنع ويُكمَّل في الموقع. مناسب للمشاريع متوسطة الحجم التي تحتاج توازنًا بين الجودة والتكلفة.

مميزات واجهات الكرتن وول

• العزل الحراري المتقدم: تقلل استهلاك الطاقة بنسبة 30-40% مقارنة بالواجهات التقليدية، وهو عامل حاسم في مناخ السعودية.
• الإضاءة الطبيعية: تسمح بدخول ضوء النهار مع حجب الأشعة فوق البنفسجية والحرارة الزائدة.
• مقاومة العوامل الجوية: مصممة لتحمل الرياح القوية والعواصف الرملية والأمطار.
• المظهر الجمالي: توفر مظهرًا عصريًا وأنيقًا يعكس هوية المبنى.
• خفة الوزن: لا تُضيف أحمالًا كبيرة على الهيكل الإنشائي.
• سهولة الصيانة: يمكن استبدال الألواح التالفة دون التأثير على بقية الواجهة.

معايير اختيار نظام الكرتن وول المناسب

عند اختيار نظام الكرتن وول لمشروعك، يجب مراعاة عدة عوامل أساسية:

• ارتفاع المبنى: الأبراج فوق 20 طابقًا تتطلب النظام الموحد لتحمل ضغط الرياح.
• الميزانية: النظام العمودي أقل تكلفة مبدئية، لكن النظام الموحد أسرع في التركيب.
• الموقع الجغرافي: المناطق الساحلية تحتاج مقاومة أعلى للرطوبة والملوحة.
• متطلبات العزل: كود البناء السعودي يفرض معايير صارمة للعزل الحراري.
• الشكل المعماري: الواجهات المنحنية تتطلب أنظمة خاصة ومرونة أعلى.

المواصفات الفنية وكود البناء السعودي

يجب أن تلتزم واجهات الكرتن وول في السعودية بمعايير كود البناء السعودي (SBC) ومعايير AAMA الأمريكية. تشمل المتطلبات الرئيسية:

• مقاومة تسرب الهواء: لا تزيد عن 0.06 CFM/ft² عند ضغط 6.24 PSF
• مقاومة تسرب المياه: اجتياز اختبار ASTM E331
• مقاومة الرياح: تحمل ضغط رياح يصل إلى 100 كم/ساعة كحد أدنى
• الأداء الحراري: قيمة U-value لا تزيد عن 1.9 W/m²K

لماذا مصنع ماجيكو لواجهات الكرتن وول؟

في مصنع ماجيكو، نمتلك خبرة تزيد عن 22 عامًا في تصميم وتصنيع وتركيب واجهات الكرتن وول. نفذنا مشاريع بارزة مثل مشروع واثق كابيتال ووزارة الثقافة. نقدم حلولًا متكاملة من التصميم حتى التركيب النهائي مع ضمان شامل.

تواصل معنا عبر صفحة التواصل للحصول على استشارة مجانية وعرض سعر لمشروعك.

دراسة حالة Magico: واجهة برج عثمان 32 طابق

في 2024 نفّذنا 4,200م² من نظام الكرتن وول Unitized لبرج تجاري 32 طابق في حي العليا. النظام: AluK SC156 unitized panels مُجمَّعة في المصنع، زجاج Double Low-E 6+12+8، سيليكون إنشائي Dow 795. التركيب الميداني: 14 أسبوع (مقابل 28 أسبوع للنظام Stick). اختبارات Mockup نجحت من المحاولة الأولى وفق معايير AAMA 501.

النتيجة بعد 18 شهر تشغيل: صفر تسرب مياه عبر 3 مواسم أمطار غزيرة، توفير حراري ~38% مقارنة بالواجهة الكلاسيكية، AAMA Air Infiltration مُقاس 0.04 CFM/ft² (تحت الحد المسموح 0.06). للتفاصيل الهندسية لأحمال الرياح، راجع دليل أحمال الرياح للأبراج؛ ولمعالجة السيليكون الإنشائي، دليل السيليكون الإنشائي؛ ولتنسيق BIM، دليل BIM للمشاريع العملاقة.

صيانة الكرتن وول: استراتيجية 25 سنة

الكرتن وول استثمار 25+ سنة، ليس "ركّب وانسَ". دورة الصيانة الموصى بها من ماجيكو:

• سنوياً: فحص بصري + تنظيف الزجاج والألمنيوم، فحص فتحات تصريف Weep من الانسداد. التكلفة: 6-12 ريال/م² لخدمة تنظيف احترافية.
• كل 5 سنوات: فحص حالة السيليكون. لو ظهر تصلّب فوق 60 Shore A أو انكماش، استبدال محلي. التكلفة: 80-180 ريال/متر طولي.
• كل 7-10 سنوات: استبدال السيليكون الإنشائي الكامل في الأنظمة 4-sided. أكبر تكلفة صيانة. الميزانية: 120-220 ريال/م² للـ re-glaze الكامل.
• كل 15 سنة: اختبار Mockup كامل على panels تمثيلية لتأكيد أداء الهواء/الماء. يكشف التدهور قبل الفشل.

تكاليف الكرتن وول في السعودية 2026

• Stick System (تجميع موقعي): 1,200-1,650 ريال/م² — مناسب للمباني التجارية المتوسطة حتى 12 طابق.
• Semi-Unitized (مزيج مصنعي + موقعي): 1,500-2,100 ريال/م² — توازن سعر/سرعة تركيب.
• Unitized (تجميع مصنعي كامل): 1,900-2,800 ريال/م² — إلزامي فوق 25 طابق، تركيب أسرع 50-60%.
• Structural Glazing 4-sided (مظهر frameless): 2,200-3,200 ريال/م² — للمشاريع الفاخرة ومعالم رؤية 2030.

أضف 5-12% للـ Low-E، 8-15% للـ Thermal Break، و20-30% للزجاج Triple. لتكاليف مشاريع الـ giga-scale، راجع دليل أسعار الزجاج الإنشائي 2026 ودليل السيليكون الإنشائي.
