المقارنة الهندسية الشاملة: أنظمة الزجاج الإنشائي (Structural Glazing) مقابل الجدران الستارية التقليدية (Stick Curtain Walls)

أنظمة الواجهات الزجاجية المستمرة: محددات الأداء الهيكلي والجمالي لمباني المستقبل

في المشهد المعماري المعاصر في المملكة العربية السعودية، لم تعد الواجهات الزجاجية المستمرة مجرد غلاف خارجي لحماية المبنى من العوامل الجوية، بل أصبحت تعبيراً صريحاً عن الهوية المؤسسية، الكفاءة الطاقية، والقيمة الاستثمارية للعقار. عند الشروع في تصميم الأبراج التجارية، المراكز الإدارية، أو المجمعات السكنية الفاخرة، يواجه المهندسون المعماريون ومطورو المشاريع قراراً حاسماً للمفاضلة بين نظامين رئيسيين للواجهات: الجدار الستاري التقليدي (Stick System Curtain Wall) المزود بأغطية ضغط ألمنيوم خارجية مرئية، ونظام الزجاج الإنشائي (Frameless Structural Glazing) الذي يوفر سطحاً زجاجياً مستمراً وانسيابياً دون أي قواطع معدنية بارزة. يتطلب اختيار النظام الأمثل فهماً عميقاً لسلوك المواد تحت تأثير الإجهادات الميكانيكية، التمدد الحراري الشديد في مناخ المملكة، ومعايير السلامة الصارمة لكود البناء السعودي.

في مصنع ماجيكو (Magico Factory)، ندمج أحدث تقنيات الهندسة الإنشائية مع خطوط المعالجة الزجاجية المتقدمة لتقديم حلول واجهات مخصصة تتجاوز المتطلبات القياسية. لفهم كيفية دمج هذه الواجهات مع أنظمة التظليل الذكية للتحكم في الكسب الحراري الشمسي، طالع تقريرنا حول زجاج الخصوصية الذكي PDLC في المكاتب السعودية.

الجدار الستاري التقليدي (Stick Curtain Wall): المبادئ الميكانيكية وأغطية الضغط الخارجية

يُعد الجدار الستاري بنظام التجميع الميداني (Stick System) الخيار الكلاسيكي والأكثر انتشاراً في المشاريع التجارية والإدارية. يعتمد هذا النظام هندسياً على شبكة حاملة تتكون من قوائم عمودية (Mullions) و عوارض أفقية (Transoms) مصنوعة من قطاعات ألمنيوم مسحوبة يتم تثبيتها بـ كتل إرساء فولاذية (Steel Anchor Brackets) مدمجة في بلاطات الأسقف الخرسانية.

تكمن السمة المميزة لهذا النظام في آلية تثبيت الألواح الزجاجية؛ حيث يتم وضع الزجاج المزدوج أو الثلاثي على وسائد مطاطية (Setting Blocks) داخل الإطار، ثم يُضغط من الخارج باستخدام ألواح ضغط معدنية (Pressure Plates) تُثبت بمسامير لولبية تخترق القوائم الحاملة. أخيراً، يُغطى لوح الضغط بـ أغطية تجميلية خارجية (External Caps) تبرز عن مستوى الزجاج وتمنح الواجهة تخطيطاً شبكياً دقيقاً (Grid Pattern).

المزايا الهندسية لنظام الستار التقليدي: 1. التثبيت الميكانيكي المباشر: يوفر لوح الضغط الخارجي أماناً ميكانيكياً مطلقاً يمنع سقوط الزجاج تحت أي ظرف، مما يجعله مثالياً للمباني الشاهقة المعرضة لضغوط رياح سالبة وموجبة عالية. 2. المرونة الميدانية العالية: يتم قص وتجميع القطاعات في الموقع، مما يتيح استيعاب التفاوتات الإنشائية (Construction Tolerances) في الهيكل الخرساني بسهولة أثناء التركيب. 3. سهولة الصيانة والاستبدال: في حال كسر أي لوح زجاجي، يمكن فك الغطاء الخارجي ولوح الضغط واستبدال الزجاج بسرعة ودون التأثير على الألواح المجاورة.

نظام الزجاج الإنشائي (Structural Glazing): كيمياء الالتصاق وغياب القواطع الخارجية

يمثل نظام الزجاج الإنشائي (يُعرف محلياً بـ الاستركشر جلاس) قمة التطور في هندسة الواجهات، حيث يتم التخلي تماماً عن التثبيت الميكانيكي الخارجي لصالح الربط الكيميائي الهيكلي (Chemical Structural Bonding). في هذا النظام، يُلصق اللوح الزجاجي الداخلي مباشرة بإطار ألمنيوم مخفي (Cassette Frame) باستخدام سيليكون إنشائي عالي القوة (High-Strength Structural Silicone) يتم تطبيقه في بيئة مصنعية خاضعة لرقابة صارمة على درجات الحرارة والرطوبة وخلو الأسطح من الملوثات.

تُثبت الإطارات المخفية الحاملة للزجاج على الهيكل الحامل الداخلي (Mullions) باستخدام لقطات ميكانيكية مخفية (Toggles)، وتُملأ الفواصل الدقيقة بين الألواح الزجاجية من الخارج بسيليكون مانع للظروف الجوية (Weatherproofing Silicone)، مما ينتج سطحاً زجاجياً أملس يعكس السماء والمحيط الحضري دون أي تشتت بصري. للتعرف على خيارات الأمان المطبقة في هذه الألواح، طالع الزجاج المقاوم للحريق في الواجهات التجارية.

المحددات الحرجة لتصميم الزجاج الإنشائي: 1. حسابات اللدغة الإنشائية (Structural Bite Calculations): يجب أن يُحسب عرض وطول شريط السيليكون الإنشائي بدقة متناهية من قبل مهندسي الواجهات لضمان قدرته على تحمل قوى القص (Shear Forces) الناتجة عن وزن الزجاج وقوى الشد الناتجة عن الرياح. 2. حماية الختم الثانوي للزجاج المزدوج (Secondary Seal Protection): نظراً لتعرض حواف الزجاج لأشعة الشمس المباشرة لعدم وجود غطاء معدني يحجبها، يُشترط استخدام سيليكون مقاوم للأشعة فوق البنفسجية (UV-Resistant Silicone) في الختم الثانوي للزجاج المزدوج لمنع تحلل المادة العازلة وتسرب غاز الأرجون. 3. العزل الصوتي المتقدم: غياب الفواصل المعدنية الخارجية يقلل من الجسور الصوتية، مما يمنح المبنى هدوءاً داخلياً استثنائياً.

المقارنة الفنية والمالية الشاملة: أيهما تختار لمشروعك؟

لتسهيل اتخاذ القرار الهندسي والمالي الصحيح، يلخص الجدول التالي المقارنة المباشرة بين النظامين بناءً على خبرة مصنع ماجيكو في تنفيذ مئات الواجهات المعقدة عبر المملكة:

وجه المقارنة	الجدار الستاري التقليدي (Stick Curtain Wall)	الزجاج الإنشائي (Frameless Structural Glazing)
المظهر الخارجي	محدد بشبكة إطارات ألمنيوم بارزة (Caps) أفقية وعمودية.	انسيابي مستمر، سطح زجاجي أملس بالكامل.
آلية تثبيت الزجاج	تثبيت ميكانيكي كامل عبر ألواح الضغط الخارجية.	ربط كيميائي هيكلي بالسيليكون الإنشائي المعالج مصنعياً.
الأداء الحراري (U-Value)	جيد جداً، ولكن الأغطية الخارجية قد تشكل جسوراً حرارية طفيفة.	ممتاز، غياب المعادن الخارجية يقلل الانتقال الحراري بشكل كبير.
التكلفة التأسيسية	اقتصادية ومدروسة (المرجع الأساسي للتسعير).	أعلى بنسبة 20% إلى 35% نتيجة استخدام السيليكون الإنشائي والإطارات المخفية.
سرعة التركيب الميداني	متوسطة، تتطلب تجميع القوائم وتركيب الزجاج والأغطية على مراحل.	أسرع في الموقع (يتم تجهيز الإطارات الزجاجية في المصنع مسبقاً).
صيانة واستبدال الزجاج	بسيطة ومباشرة من الخارج عبر فك الأغطية الميكانيكية.	تتطلب دقة عالية وأدوات تخصصية لقطع السيليكون واستبدال الإطار المخفي.
مقاومة تسرب المياه	تعتمد على نظام الصرف الداخلي المتدرج وإحكام حشوات EPDM.	تعتمد بالكامل على جودة حقن السيليكون الخارجي المانع للطقس.

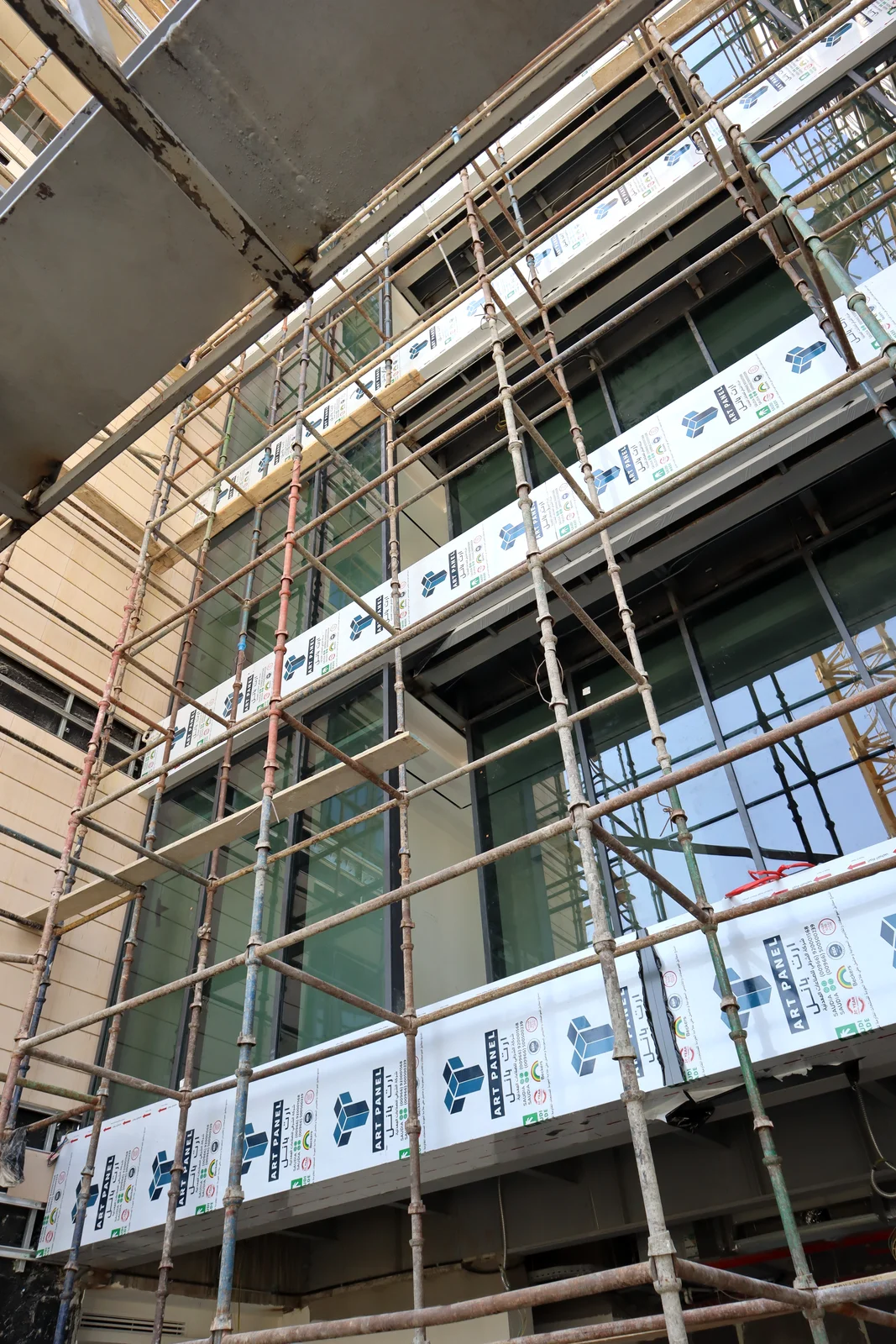

دراسة حالة: تنفيذ واجهات برج عثمان التجاري — طريق الملك فهد، الرياض

لتجسيد التطبيق العملي لمعايير المفاضلة بين أنظمة الواجهات، نستعرض تفاصيل الهندسة والتوريد والتركيب لواجهات برج عثمان التجاري (Othman Commercial Tower) الواقع على طريق الملك فهد الحيوي في العاصمة الرياض.

المشروع: توريد وتركيب الغلاف المعماري الزجاجي المتكامل | الموقع: طريق الملك فهد، الرياض | المساحة الإجمالية للواجهات: 12,500 متر مربع | سنة الإنجاز: 2024

التحدي الهندسي المزدوج: تطلب التصميم المعماري للبرج تحقيق واجهة أمامية انسيابية وفائقة الفخامة تعكس أفق الرياض المالي دون أي تشوه بصري، مما استدعى استخدام نظام الزجاج الإنشائي (Structural Glazing). في الوقت ذاته، واجه المشروع قيوداً صارمة في الميزانية المخصصة للواجهات الجانبية والخلفية التي لا تحظى برؤية مباشرة من الطريق الرئيسي. علاوة على ذلك، اشترط استشاري المشروع تحقيق معامل انتقال حراري كلي للواجهة لا يتجاوز (U-value ≤ 1.6 W/m²K) ومقاومة ضغط رياح تصميمي يبلغ 2.5 كيلوباسكال في الطوابق العليا.

الحل الهندسي الهجين من ماجيكو: 1. الواجهة الرئيسية (Main Elevation): تم تنفيذها بالكامل باستخدام نظام الزجاج الإنشائي ذي الفواصل المخفية (Semi-Unitized Structural Glazing). تم استخدام زجاج مزدوج بسماكة 28 مم يتكون من لوح خارجي معالج بتقنية Low-E الفائقة (مزدوج الفضة) ومقسى بالكامل، متبوعاً بفراغ غاز الأرجون 12 مم، ولوح داخلي مغلفن (Laminated Glass) لتحقيق أقصى درجات السلامة. تم تطبيق السيليكون الإنشائي من شركة Dow Corning داخل غرف المعالجة الآلية في مصنعنا لضمان التصاق هيكلي لا تشوبه شائبة. 2. الواجهات الجانبية والخلفية: لضبط التكلفة الإجمالية للمشروع دون الإخلال بالأداء الحراري أو المظهر العام، قمنا بتنفيذ هذه القطاعات باستخدام نظام الجدار الستاري التقليدي (Stick Curtain Wall) مع أغطية ألمنيوم خارجية (Caps) مطلية بمسحوق البوليستر المطابق تماماً للون زجاج الواجهة الرئيسية (Dark Grey RAL 7016)، مما خلق تجانساً بصرياً رائعاً بتكلفة أقل بنسبة 25% لهذه القطاعات. 3. التكامل الإنشائي: تم تثبيت القوائم العمودية الحاملة (Mullions) المصنوعة من ألمنيوم بسماكة 3.0 مم باستخدام كتل إرساء فولاذية مجلفنة ثلاثية الأبعاد تتيح امتصاص الحركات الزلزالية والتمدد الحراري الطبيعي للأبراج.

النتائج الموثقة: تم إنجاز تركيب الواجهات قبل الموعد المحدد بـ 18 يوماً بفضل التجهيز المسبق للإطارات الإنشائية في المصنع. اجتاز الغلاف الزجاجي للبرج كافة اختبارات النفاذية المائية والهوائية (Water & Air Infiltration Tests) الميدانية بنجاح باهر، وحقق المبنى وفراً ملموساً بنسبة 32% في استهلاك طاقة التكييف خلال ذروة الصيف الأولى مقارنة بالمباني المجاورة ذات الزجاج التقليدي.

الأسئلة الشائعة (FAQ) حول أنظمة الواجهات الزجاجية

ما هو متوسط أسعار المتر المربع لتوريد وتركيب واجهات الزجاج الإنشائي (الاستركشر) مقابل الجدار الستاري التقليدي في السعودية 2026؟

للعام 2026، تتراوح أسعار توريد وتركيب الجدار الستاري التقليدي (Stick System Curtain Wall) المزود بزجاج مزدوج عازل للحرارة ومطابق لمواصفات كود البناء السعودي بين 850 و 1,200 ريال للمتر المربع. في المقابل، تتراوح تكلفة نظام الزجاج الإنشائي (Frameless Structural Glazing) للواجهات المستمرة بين 1,150 و 1,600 ريال للمتر المربع. يعود هذا الفارق المالي إلى التكلفة العالية للسيليكون الإنشائي المتخصص، الإطارات المخفية (Cassettes)، ومتطلبات المعالجة والكبس المصنعي الدقيقة التي تضمن السلامة الهيكلية لعقود.

هل نظام الزجاج الإنشائي آمن تماماً للمباني الشاهقة رغم غياب الإطارات المعدنية الخارجية التي تمسك الزجاج؟

نعم، يُعد الزجاج الإنشائي آمناً ومستقراً ميكانيكياً بنسبة 100% للمباني الشاهقة وناطحات السحاب، بشرط أن يتم تنفيذه من قبل مصنع معتمد يخضع لرقابة الجودة. يعتمد الأمان على قوة السيليكون الإنشائي (Structural Silicone) الذي يتمتع بخصائص التصاق هائلة ومرونة فائقة تمتص قوى الشد والضغط العنيفة الناتجة عن الرياح وحركة المبنى. لا يُسمح بتطبيق هذا السيليكون في الموقع المفتوح؛ بل يُنفذ حصراً داخل غرف مصنعية مجهزة لضمان التحام كيميائي دائم يفوق في قوته أحياناً التثبيت الميكانيكي التقليدي.

هل يمكن دمج نوافذ قابلة للفتح (Operable Windows) مخفية بالكامل داخل واجهات الزجاج الإنشائي؟

نعم، بكل تأكيد. يتيح نظام الزجاج الإنشائي دمج نوافذ تفتح للخارج بنظام الدفع العلوي (Top-Hung Concealed Vents) دون أن تظهر أي إطارات معدنية إضافية من الخارج، حيث تبدو الواجهة كلوحة زجاجية واحدة متصلة سواء كانت النوافذ مغلقة أو مفتوحة. يتم تزويد هذه النوافذ بمقصات فولاذية مقاومة للصدأ شديدة التحمل ومقابض إغلاق متعددة النقاط لضمان استمرار إحكام العزل عند إغلاقها.
