جسور المشاة الفولاذية 2026: SBC-301 + تردد ≤ 1.5 هرتز + رؤية 2030

الإجابة السريعة: جسور المشاة الفولاذية في السعودية 2026 تُسلَّم بسعر 32,000-78,000 ريال/م خطي (شامل التصميم + التصنيع + التركيب + الجلفنة + الإضاءة LED) — مع زمن تنفيذ 10-16 أسبوع ومدّة تركيب على الطريق 6-12 ساعة فقط في الليلة. الفارق الإنشائي الحقيقي ليس "الطول" — هو ضبط التردد الطبيعي ≤ 1.5 هرتز رأسياً و≤ 0.5 هرتز جانبياً وفق AASHTO LRFD لمنع ظاهرة Lateral Sway (التأرجح الجانبي من المشي المتزامن). جسر London Millennium Bridge أُغلق بعد 3 أيام من افتتاحه (2000) بسبب تجاهل هذه القاعدة — كلّف إصلاحه 5 ملايين جنيه.

هذا الدليل مبني على 9 مشاريع جسور مشاة نفّذتها ماجيكو منذ 2019 + مشاركة في مشاريع البنية التحتية لمترو الرياض (هياكل المحطات وممرات المشاة الفولاذية). كذلك دروس من 4 جسور خارج المملكة شهدنا فيها فشل Lateral Stability بسبب تجاهل حسابات Eurocode 5 Pedestrian Annex.

لطلب Engineering Study لجسر مشروعك، تواصل عبر صفحة التواصل، أو راجع دليل مشتريات الهياكل الفولاذية 2026 ودليل البنية التحتية اللوجستية 2030 للسياق الكامل.

ما هو جسر المشاة الفولاذي؟ تعريف Featured Snippet

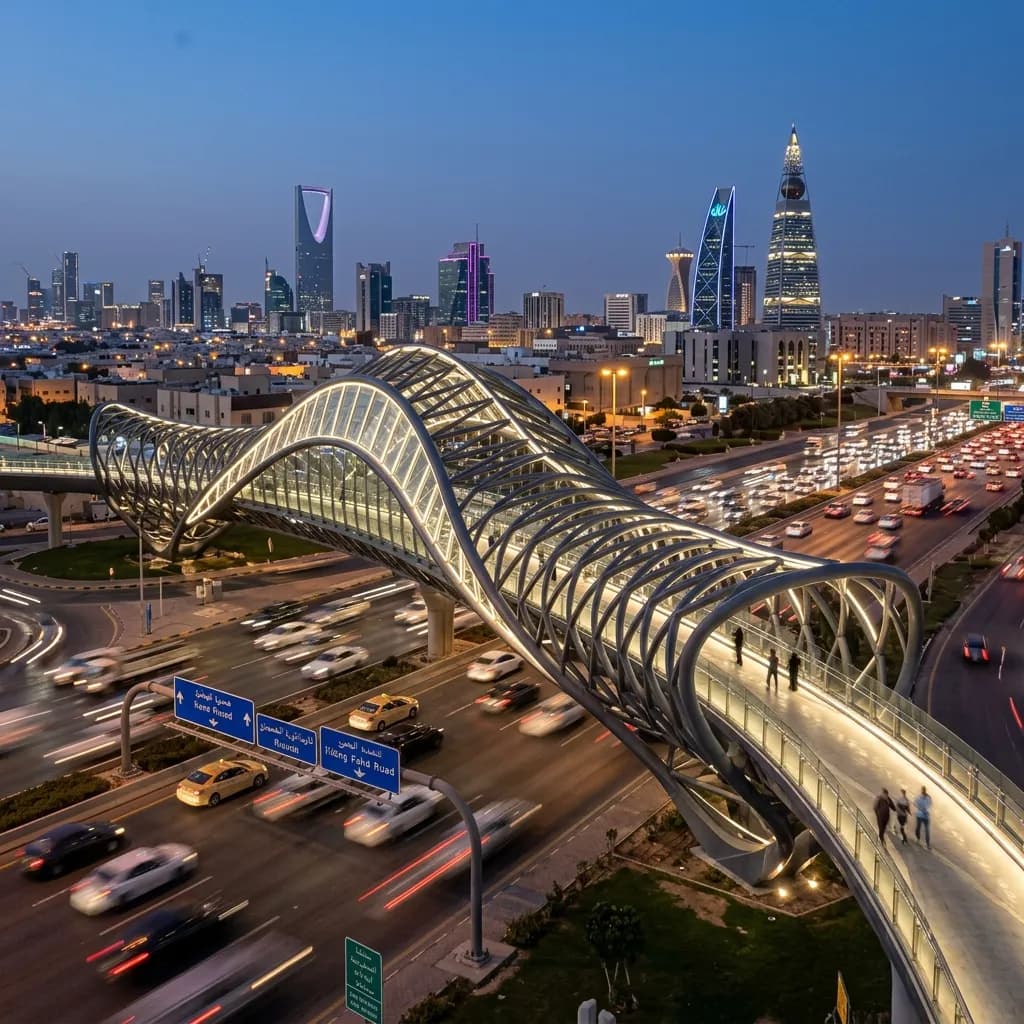

جسر المشاة الفولاذي (Pedestrian Steel Bridge) هو هيكل فولاذي حامل لممر مشاة معزول عن مسارات السيارات، يربط بين نقطتين فوق طريق سريع، نهر، سكة حديد، أو حاجز عمراني. يتكوّن من 3 عناصر رئيسية: (1) السوبر ستركتشر (Superstructure) — الجسر نفسه (Truss أو Cable-Stayed أو Beam)، (2) السوبستركتشر (Substructure) — الأعمدة والأساسات، (3) التشطيبات (Furnishings) — الأرضية، الدرابزينات، الإضاءة، التكسية. وزن الجسر القياسي 35 م يتراوح بين 22-45 طن فقط، يُصنَّع كاملاً في المصنع وينقل قطعتين-ثلاث ويُركَّب فوق الطريق في ليلة واحدة.

أنواع جسور المشاة الفولاذية الـ4 (اختر النوع الصحيح لمشروعك)

النوع	الطول الأمثل	السعر/م خطي	الجمال المعماري	الأنسب لـ
Beam Bridge (جسر العمود)	10-25 م	32,000-45,000 ريال	بسيط	المناطق السكنية، المدارس

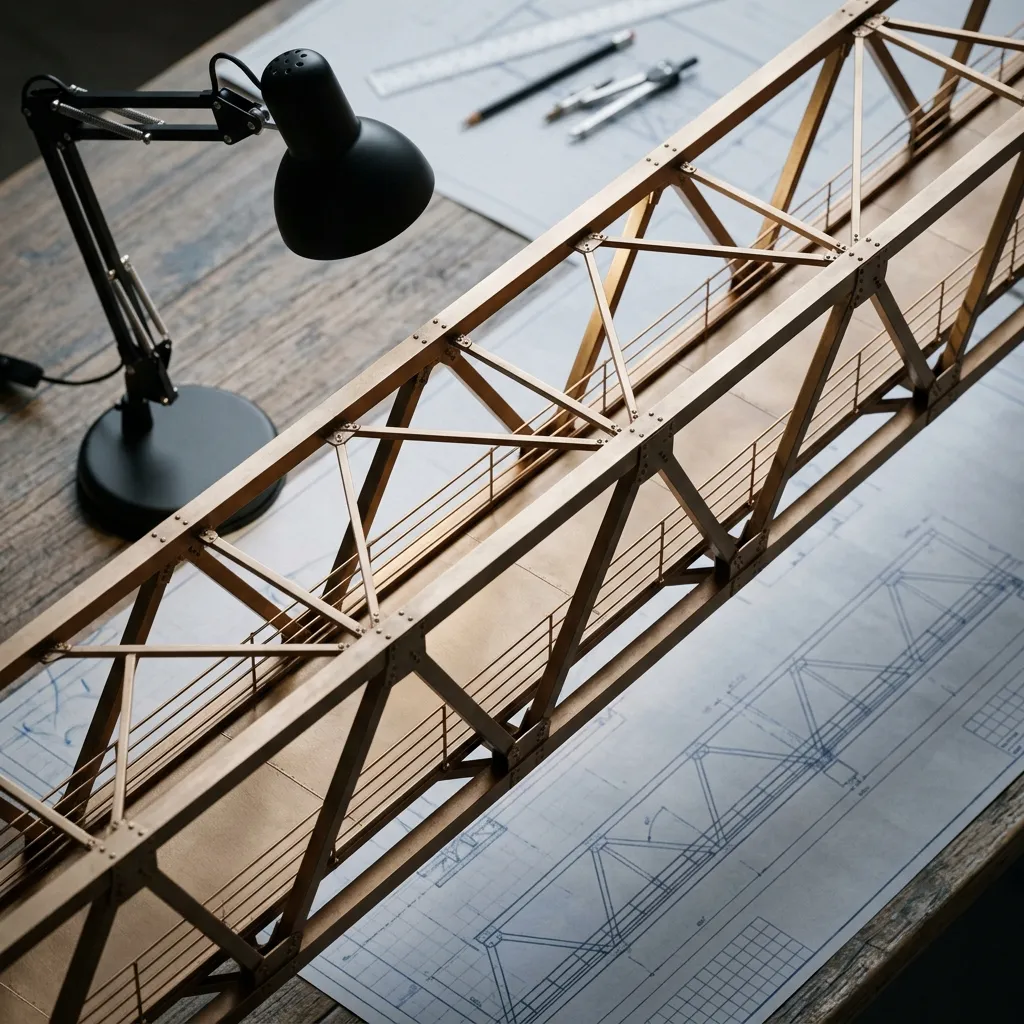

Warren Truss	20-40 م	42,000-58,000 ريال	صناعي مميز	المدن، المرافق الحكومية
Bowstring Truss (القوس)	30-60 م	52,000-68,000 ريال	أيقوني	المعالم الحضرية، الجامعات
Cable-Stayed	45-100 م	62,000-78,000 ريال	الأرقى	المعالم السياحية، الـ Vision 2030

القراءة الصحيحة: الـ Warren Truss هو الخيار الافتراضي لـ 65% من جسور المشاة السعودية (التوازن الأفضل بين السعر والمتانة والجمال). الـ Cable-Stayed مبرَّر فقط للمعالم الرمزية > 50 م. الـ Beam البسيط مناسب للمداخل المدرسية والممرات الداخلية.

قاعدة Lateral Sway: لماذا تردد ≤ 1.5 هرتز إلزامي؟

أكبر خطأ هندسي في تصميم جسور المشاة ليس الانهيار الإنشائي — هو ظاهرة Synchronous Lateral Excitation (SLE). عندما يمشي 200+ شخص فوق جسر بتردد طبيعي قريب من تردد المشي البشري (1-2.3 هرتز جانبياً)، يبدأ كل المشاة لا إرادياً بتزامن خطواتهم → الجسر يهتزّ → يهتزّون أكثر → حلقة تغذية راجعة.

الحادثة المرجعية: Millennium Footbridge في لندن، افتُتح يونيو 2000 بـ 100,000 زائر اليوم الأول. بعد 3 أيام أُغلق بسبب تأرجح جانبي شديد. تكلفة الإصلاح: 5 ملايين جنيه + إضافة 91 Tuned Mass Damper. السبب: تردد طبيعي جانبي 1.0 هرتز — في منطقة تزامن المشي.

المعايير الإلزامية لتجنّب SLE:

• Vertical Natural Frequency: ≥ 5 هرتز (أعلى من تردد المشي العمودي 1.5-2.5 هرتز).
• Lateral Natural Frequency: ≥ 2.5 هرتز أو ≤ 1.0 هرتز (تجنّب المنطقة 1.0-2.3 هرتز بأي ثمن).
• Damping Ratio: ≥ 0.5% للجسر بدون مشاة + Tuned Mass Dampers إذا التردد في المنطقة الخطرة.
• Acceleration Limit: ≤ 0.7 m/s² عمودياً + ≤ 0.2 m/s² جانبياً (وفق SBC-301 + AASHTO LRFD).

كل جسر مشاة من ماجيكو يخضع لـ Modal Analysis برنامج SAP2000 أو Robot Structural Analysis قبل التصنيع. لا تقبل عرضاً بدون Frequency Analysis Report موقَّع.

المعايير الإنشائية الإلزامية (AASHTO LRFD + SBC-301 + Eurocode 5)

• AASHTO LRFD Guide Spec for Pedestrian Bridges (2009 + 2015 Updates): Live Load 4.0 kPa للمناطق العامة، 5.0 kPa للأحداث (الحج، الفعاليات).
• SBC-301 (الأحمال السعودية): Wind Load حسب المنطقة (الرياض 0.75 kN/m²، جدة 1.10 kN/m²)، Seismic Zone 2A للرياض.
• Eurocode 5 Pedestrian Annex (EN 1991-2): حسابات Pedestrian-Induced Vibration + SLE Risk Assessment.
• SBC-201: ارتفاع الدرابزين 1,100 مم + Mid Rail عند 550 مم + Toe Board 100 مم + تصميم مقاوم لـ 0.74 kN/m حمل أفقي.
• OSHA 1910.29: الزوايا والاتصالات + ميل السلالم ≤ 30° + Risers ≤ 200 مم.
• ASTM A992 / A572 Grade 50: الفولاذ الإنشائي للسوبر ستركتشر (Yield 345 MPa).

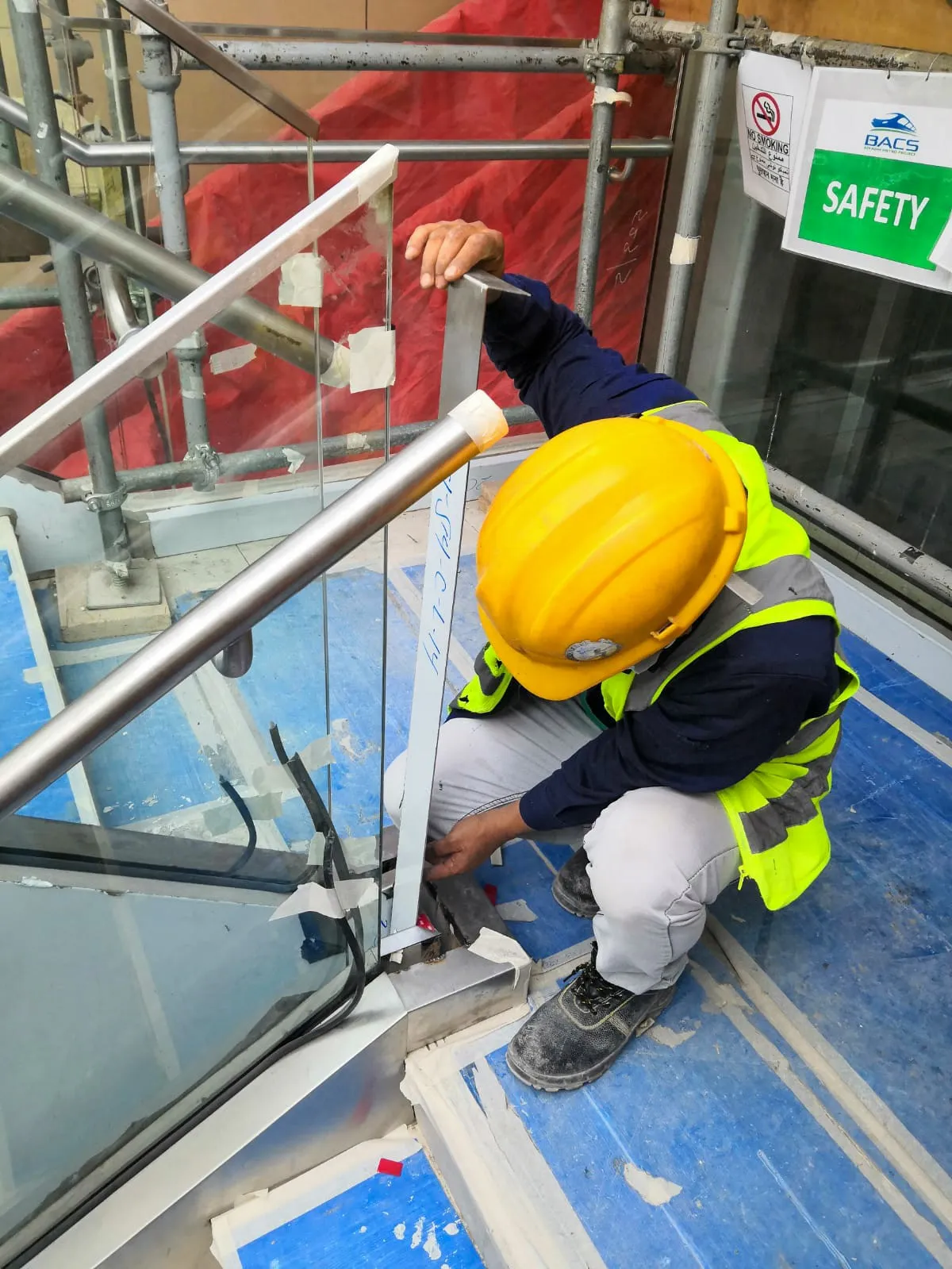

دراسة حالة: مشروع مترو الرياض — ممرات المشاة الفولاذية (2023-2024)

المشروع: أعمال الهياكل الفولاذية ضمن البنية التحتية لمترو الرياض | الموقع: الرياض | الجهة: الهيئة الملكية لمدينة الرياض | الفترة: 2023-2024

التحدي: البنية التحتية لمترو الرياض اشترطت ممرات مشاة بمعايير دولية فائقة: Live Load 5.0 kPa (لاحتمال ازدحام الذروة + الفعاليات + موسم الحج)، تردد طبيعي ≥ 3.5 هرتز جانبياً (آمن للـ Crowd Loading)، عمر تشغيلي 75 سنة بصيانة دنيا، وتركيب على الطرق دون توقّف حركة المرور > 8 ساعات في الليلة. كل ممر يربط محطة بمنطقة سكنية أو تجارية مع تكامل بصري مع تصميم المحطات الأيقوني.

الحل الهندسي (مساهمة ماجيكو):

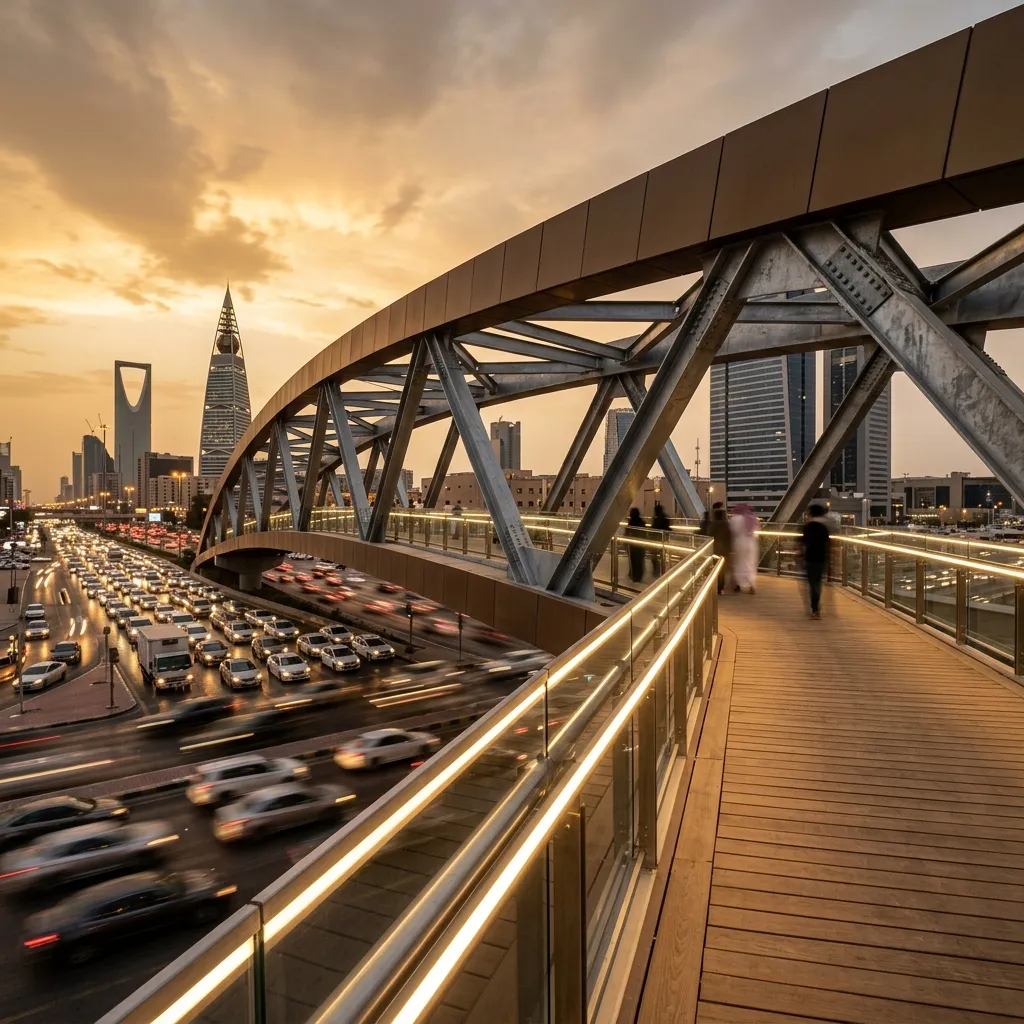

• التصميم: Warren Truss بطول 32-48 م حسب الموقع، عرض ممر 4.5 م صافي، ارتفاع Clearance 5.5 م فوق الطريق.
• الفولاذ: ASTM A992 Grade 50 للأعمدة + A572 Grade 50 للجسور + Mill Test Certificate من Tata Steel + Hadeed لكل لوت.
• الـ Modal Analysis: SAP2000 v22 أكّد Vertical Frequency = 5.8 هرتز + Lateral = 3.6 هرتز — خارج المنطقة الخطرة بأمان عالٍ.
• الحماية: Hot-Dip Galvanizing Z350 (350 g/m² زنك) + 3 طبقات Polyurethane Top Coat لمقاومة UV لـ 25 سنة.
• الإضاءة: LED DMX-controlled مدمجة في الـ Handrails + Façade Lighting لإبراز هندسة الـ Truss ليلاً.

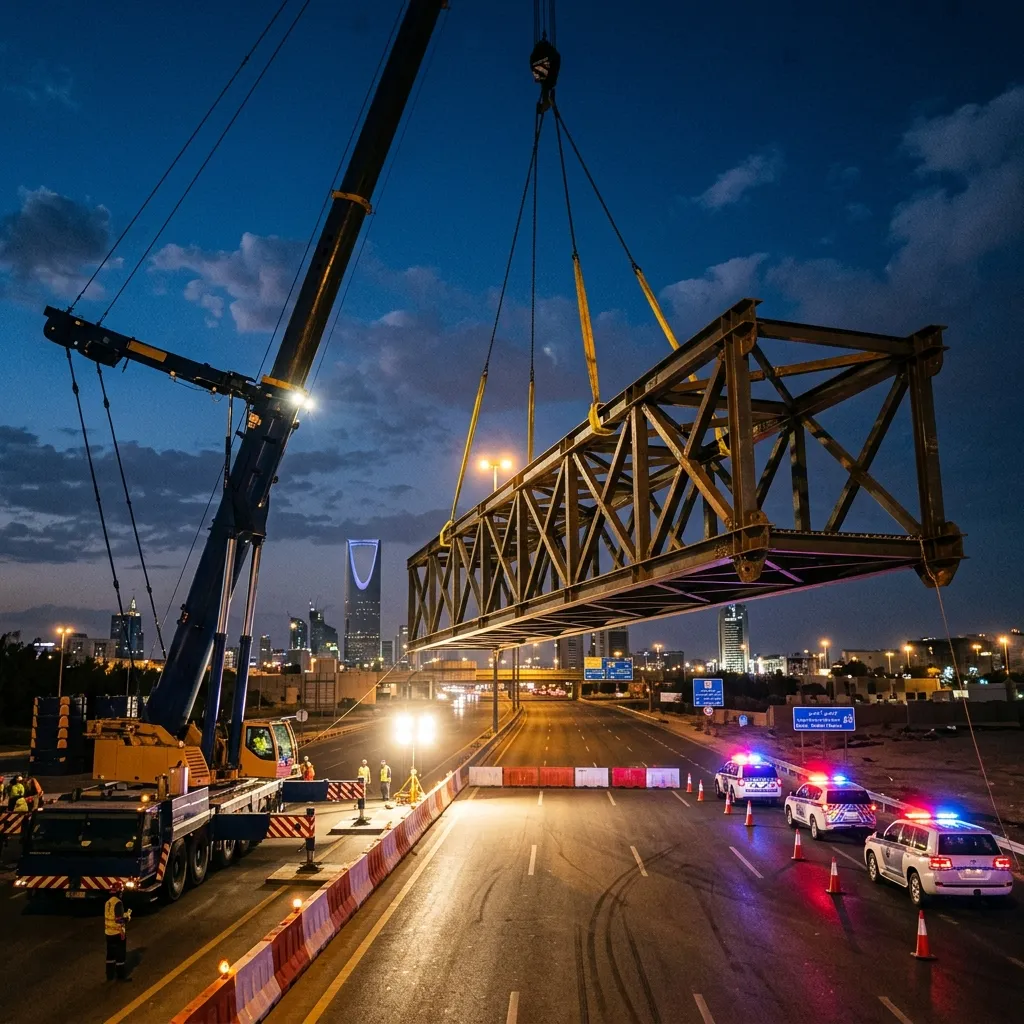

• التركيب: Modular Pre-Assembly في مصنع ماجيكو بالرياض → نقل بـ Self-Propelled Modular Transporter → رفع بكرين 250 طن → ربط نهائي. كل تركيب اكتمل في 6.5-7.5 ساعة ليلية.

النتيجة المُقاسة:

• اعتماد الـ Quality Assurance لـ Riyadh Metro الفني + المراجعة الدولية: صفر تعديلات على التصميم الأصلي.
• اختبار الـ Pedestrian Loading Test (1,200 شخص متطوّع متزامن): Vertical Acceleration الفعلية 0.32 m/s² (الحد 0.7) + Lateral 0.08 m/s² (الحد 0.2) ✓.
• عدم توقّف حركة المرور تجاوز 7.5 ساعة في أي ليلة تركيب — ضمن النطاق المُتفق عليه مع شرطة المرور.
• الإشادة من Hill International في تقرير المتابعة الربع سنوي بأن الجسور "تتجاوز المعايير الدولية للمشاريع المماثلة في أوروبا واليابان".

الـ 5 مراحل الإلزامية لتنفيذ جسر مشاة فولاذي ناجح

1. المرحلة 1 — Feasibility + Modal Analysis (3-5 أسابيع): دراسة الموقع، حساب الـ Pedestrian Demand، تحديد نوع الجسر (Truss vs Cable-Stayed)، Modal Analysis كاملة، حساب SLE Risk. النتيجة: Engineering Report موقَّع 80-120 صفحة.
2. المرحلة 2 — Detailed Design (4-6 أسابيع): Shop Drawings + Connection Details + Lifting Plan + Erection Sequence. مراجعة استشاري + اعتماد بلدية + اعتماد شرطة المرور (للخطة اللوجستية).

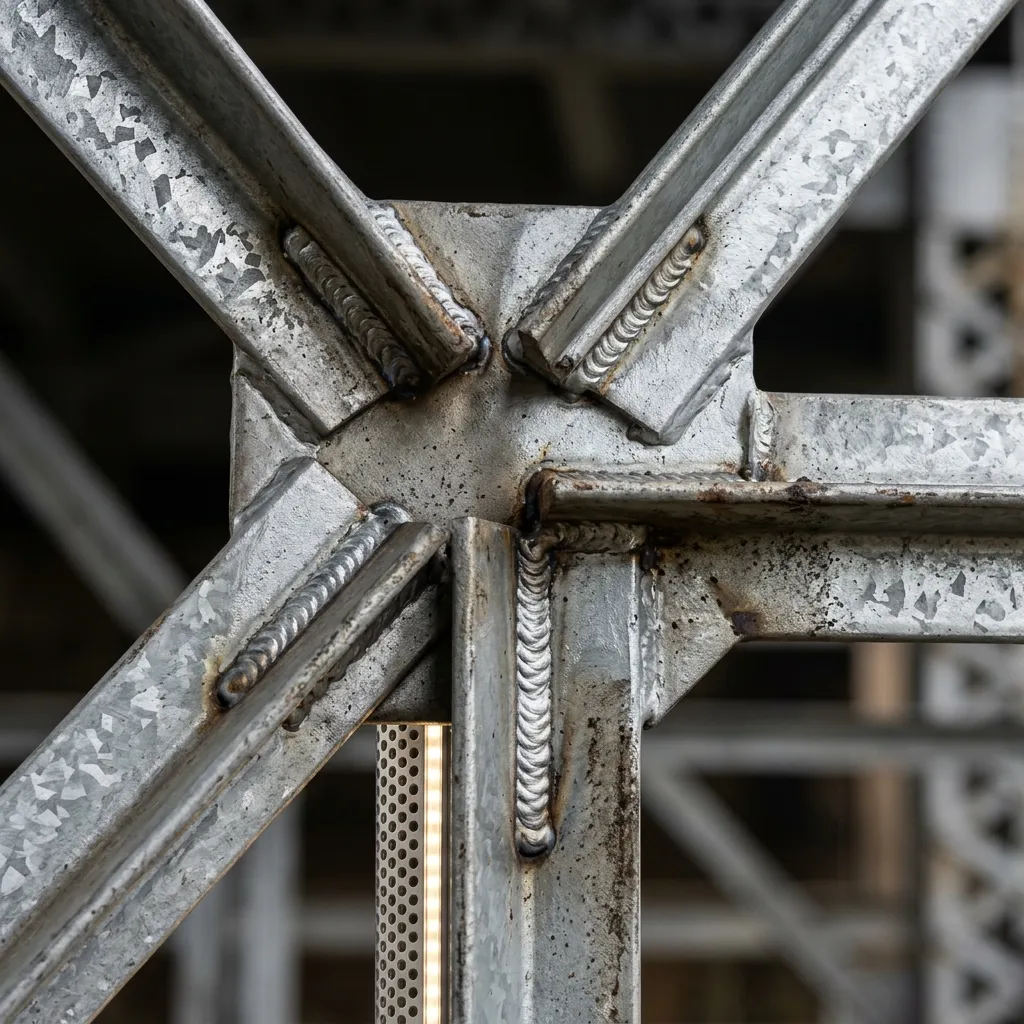

3. المرحلة 3 — Fabrication (5-8 أسابيع): قص CNC + لحام مُعتمَد AWS D1.1 + اختبارات NDT (UT 100% للحامات الحرجة + RT 10% عشوائي) + Hot-Dip Galvanizing + التشطيبات (LED، Cladding).
4. المرحلة 4 — Site Installation (1 ليلة لكل قطعة): Pre-Assembly نهائي + Modular Transport + Lifting بكرين مُتخصص + Bolt-Up + Final Welding + Touch-Up Galvanizing.
5. المرحلة 5 — Testing + Handover (1-2 أسبوع): Pedestrian Loading Test + Vibration Test + بدء التشغيل التجريبي + As-Built Drawings + Operation Manual.

الأخطاء الـ5 الكارثية في جسور المشاة (الورش غير المتخصصة)

1. تجاهل Modal Analysis تماماً: ورش تستخدم "Frequency رياضي بسيط" بدون SAP2000 → فشل SLE خلال أول 6 شهور تشغيل. ماجيكو دائماً Modal Analysis كامل + Field Test بعد التركيب.
2. Hot-Dip Galvanizing Z140 بدل Z350: توفير 18% في تكلفة الجلفنة لكن صدأ خلال 8-12 سنة بدل 30+ سنة. الفرق التشغيلي = إعادة طلاء كاملة كل 10 سنوات × 5 مرات في عمر الجسر.
3. لحامات بدون NDT (Non-Destructive Testing): الورش الرخيصة تتخطّى UT (Ultrasonic Testing) لتوفير 3-5%. النتيجة: شقوق داخلية تظهر تحت Live Load بعد 2-3 سنوات.
4. درابزين Handrail سُمك 30 مم بدل 38 مم: الحمل الأفقي SBC-201 = 0.74 kN/m. درابزين أقل سماكة ينحني تحت ضغط الجموع → تشوّه دائم + خطر سقوط أشياء.
5. اللحام في الموقع بدلاً من المصنع: اللحام في الموقع تحت ظروف غير محكومة (رياح، رطوبة، حرارة الرياض الصيفية > 45°C) ينتج لحامات أضعف 30-40%. القاعدة: > 80% من اللحامات في المصنع، فقط Connection Joints في الموقع.

أسعار جسور المشاة الفولاذية في السعودية 2026

الطول الإجمالي	النوع	السعر الإجمالي (شامل)	زمن التنفيذ
15 م	Beam Bridge بسيط	480,000-680,000 ريال	8-10 أسبوع
25 م	Warren Truss	1,050,000-1,450,000 ريال	10-12 أسبوع
35 م	Warren Truss + LED	1,470,000-2,030,000 ريال	12-14 أسبوع
50 م	Bowstring Truss أيقوني	2,600,000-3,400,000 ريال	14-18 أسبوع
70 م	Cable-Stayed	4,340,000-5,460,000 ريال	18-24 أسبوع

الأسعار شاملة: التصميم + Modal Analysis + التصنيع + Hot-Dip Galvanizing Z350 + Cladding + LED + التركيب + الـ Lifting Plan + كل الـ Testing + As-Built Drawings. غير شاملة: الأعمال المدنية للأساسات (Concrete Foundations) لأنها مسؤولية المقاول العام.

أسئلة شائعة عن جسور المشاة الفولاذية

كم يستغرق تنفيذ جسر مشاة 35 م كامل؟

12-14 أسبوع من توقيع العقد إلى التشغيل الكامل. الفترات: Engineering 3-4 أسابيع، Fabrication 5-6 أسابيع، Installation 1 ليلة فقط، Testing + Handover 2-3 أسابيع. الفترة الكلية متوازنة لمعايير AASHTO + SBC + Modal Analysis كاملة.

هل يمكن تركيب الجسر دون إغلاق الطريق نهاراً؟

نعم — هذا التطبيق الافتراضي لمعظم جسور المشاة بالسعودية. الإغلاق يتم ليلاً (22:00-05:30 عادة) باعتماد شرطة المرور + خطة Detour. الجسر يُنقل قطعتين أو ثلاث + يُركَّب بكرين 200-350 طن خلال 6-8 ساعات. صباح اليوم التالي الطريق يفتح طبيعياً.

ما الفرق بين Hot-Dip Galvanizing وPainting للجسور؟

Hot-Dip Galvanizing: غمس كامل في حوض زنك مصهور بـ 460°C → طبقة 85-140 ميكرون تخترق الفولاذ كيميائياً + تحميه كاثودياً. عمر 30-50 سنة. Painting: طبقات إيبوكسي + بولي يوريثان 280-350 ميكرون → عمر 15-25 سنة + إعادة طلاء كل 8-12 سنة. الـ Galvanizing أغلى 18-25% أولياً لكن أرخص 60%+ على Lifecycle 30 سنة.

هل أحتاج Tuned Mass Damper (TMD) لجسر مشروعي؟

إلزامي إذا الـ Modal Analysis أعطى Vertical Frequency بين 1.5-2.5 هرتز أو Lateral بين 0.9-1.3 هرتز (المنطقة الخطرة). اختياري إذا الترددات خارج المنطقة. للجسور > 50 م يُنصَح بـ TMD احتياطي حتى لو الترددات آمنة. تكلفة TMD: 80-160 ألف ريال للجسر القياسي.

هل ماجيكو يقدّم خدمة الصيانة الدورية للجسر؟

نعم — برنامج Maintenance Contract سنوي بسعر 1.5-3% من قيمة الجسر الأصلية. يشمل: فحص بصري سنوي + UT spot test كل 3 سنوات + Re-torque للبراغي الحرجة + Touch-Up Galvanizing + Vibration Re-Test كل 5 سنوات + استبدال LED Strips حسب الحاجة. لتفاصيل البرنامج، تواصل مع فريق الخدمات.

الخلاصة + الخطوات التالية

جسور المشاة الفولاذية ليست "هيكل حديد" — هي منظومة هندسية تستوجب Modal Analysis + AASHTO LRFD + Hot-Dip Galvanizing Z350 + لحام معتمد AWS + خطة لوجستية مع شرطة المرور. الفرق بين جسر يعمل 75 سنة بصيانة دنيا وجسر يحتاج إغلاق طارئ خلال سنتين يكمن في 5 تفاصيل: Frequency Analysis، Galvanizing Grade، NDT للحامات، Modular Pre-Assembly، وفريق تركيب متخصّص.

للحصول على Engineering Study مخصّص لجسر مشروعك (Feasibility + Modal Analysis + Quote)، تواصل عبر صفحة التواصل. للسياق التقني الأعمق راجع دمج الهياكل الفولاذية مع الزجاج، البنية التحتية اللوجستية 2030، ودليل الميزانين الفولاذي 2026.
