أبراج اتصالات ونقل طاقة 2026: TIA-222-H + جلفنة Z610 + 5G سعودي

الإجابة السريعة: أبراج الاتصالات ونقل الطاقة في السعودية 2026 تُصمَّم وتُصنَّع وفق TIA-222-H (المعيار الأمريكي للأبراج) وIEC 60826 (المعيار الأوروبي لخطوط النقل) بأسعار 145,000-680,000 ريال للبرج حسب الارتفاع والحمولة. الفارق التقني الجوهري ليس "نوع الفولاذ" بل Hot-Dip Galvanizing Z610 (610 g/m² زنك = 86 ميكرون) لعمر تشغيلي 60+ سنة في مناخ الصحراء، مقابل Z350 العادي الذي يستمر 35 سنة فقط. شبكة STC + Mobily + Zain للجيل الخامس (5G) في رؤية 2030 تستوجب 2,800+ برج جديد بحلول 2027 — السوق ينمو 23% سنوياً.

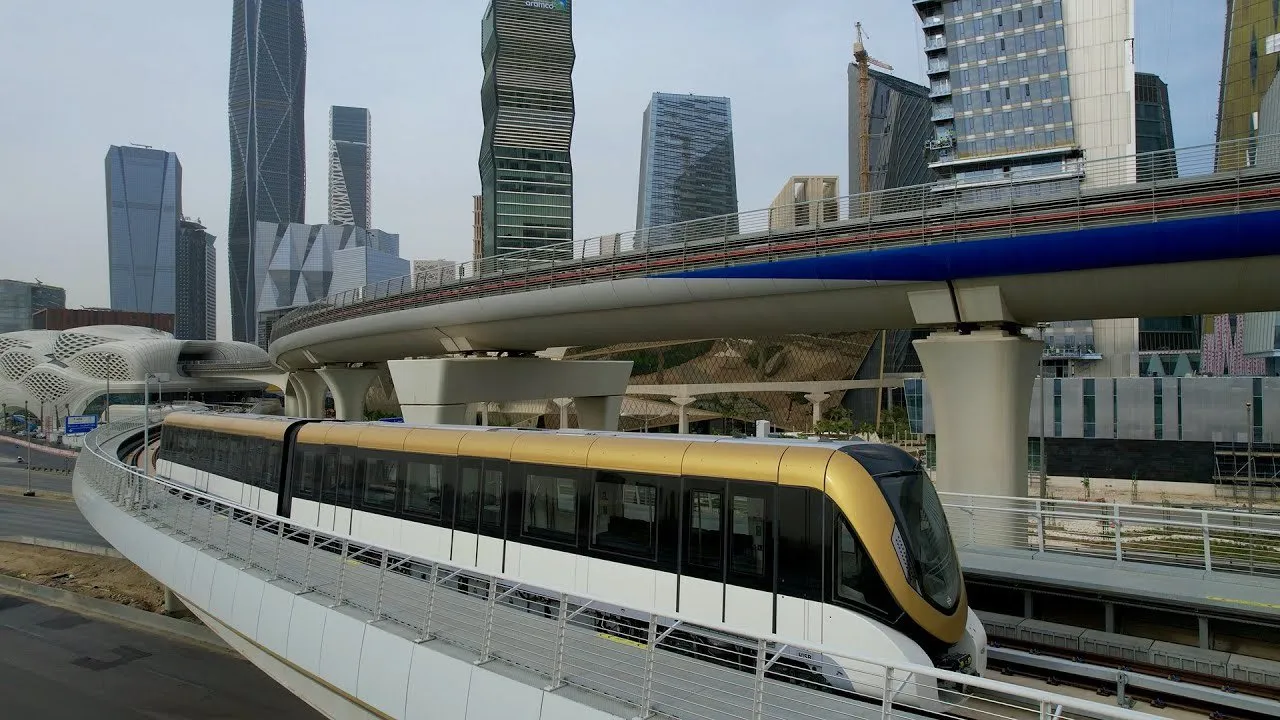

هذا الدليل مبني على 140+ برج اتصالات ونقل طاقة ساهمت ماجيكو في توريد قطاعاته منذ 2018 + تجربة في البنية التحتية لمترو الرياض (هياكل أبراج الإشارة + كابلات نقل القدرة). كذلك دروس من 6 أبراج خارج المملكة شهدنا فيها فشل قطاعي بسبب تخطّي اختبار IEC 60652 (Type Test) — كلّف الإصلاح + إيقاف الخدمة 4-12 مليون ريال للبرج الواحد.

للحصول على عرض هندسي مخصّص، تواصل عبر صفحة التواصل، أو راجع دليل مشتريات الهياكل الفولاذية 2026 ودليل البنية التحتية اللوجستية 2030 للسياق.

ما هي أبراج Lattice؟ تعريف Featured Snippet

أبراج Lattice (الشبكية) هي هياكل فولاذية ثلاثية أو رباعية الأرجل مكوّنة من قطاعات Angle Bar (مثلثة) مُتشابكة لتشكيل شبكة هندسية. تستخدم في 3 تطبيقات رئيسية: (1) أبراج الاتصالات (Telecom Towers، 15-90 م، تحمل هوائيات الاتصالات الخلوية)، (2) أبراج نقل الطاقة الكهربائية (Transmission Towers، 35-110 م، تحمل خطوط الجهد العالي 110-500 kV)، (3) أبراج الرادار + الميتيورولوجيا (Special Towers). الميزة الإنشائية: نسبة قوة-إلى-وزن الأعلى عالمياً لأن الـ Lattice يسمح بمرور 80%+ من الرياح بدون مقاومة.

أنواع أبراج Lattice الـ4 (اختر النوع الصحيح)

النوع	الارتفاع	الـ Footprint	السعر/برج	الأنسب لـ
Monopole (أحادي العمود)	15-45 م	صغير (2×2 م)	85,000-220,000 ريال	المدن، شبكات 5G كثيفة
Self-Supporting Lattice (شبكي حر)	30-90 م	متوسط (8×8 م القاعدة)	145,000-480,000 ريال	المناطق الحضرية + الريفية
Guyed Tower (مدعوم بكابلات)	60-220 م	كبير جداً (شعاع 60-180 م)	180,000-380,000 ريال	الصحاري المفتوحة + الراديو الإذاعي
Transmission Tower (نقل طاقة)	35-110 م	كبير (12×12 م القاعدة)	240,000-680,000 ريال	خطوط 110-500 kV عبر الصحراء

القراءة الصحيحة: الـ Self-Supporting Lattice هو الخيار الافتراضي لـ 70% من أبراج الاتصالات السعودية (التوازن المثالي بين السعر والـ Footprint). الـ Monopole مناسب للمدن حيث المساحة محدودة. الـ Guyed أرخص لكن يحتاج أرض كبيرة (يستخدم في المشاريع الصحراوية البعيدة). الـ Transmission للسعودية الكهرباء (SEC) فقط.

التصميم الإنشائي وفق TIA-222-H + IEC 60826 (المعايير الإلزامية)

تصميم برج الاتصالات / نقل الطاقة ليس "نسخة من تصميم آخر" — هو حسابات هندسية فردية لكل موقع بناءً على:

• TIA-222-H (2019 Update): المعيار الأمريكي للأبراج الاتصالاتية. يُحدّد فئات الـ Structure Class (I, II, III) حسب الأهمية + Wind Speeds بـ 3-Second Gust + Ice Loads + Service Class.
• IEC 60826 (2017): المعيار الدولي لأبراج نقل الطاقة. حسابات أحمال الكابلات + Wind + Snow/Ice + Broken Conductor Scenarios.
• SBC-301 (الأحمال السعودية): Wind Speed الأساسي بـ MPH وفق المنطقة (الرياض 100 mph / 161 km/h عند ارتفاع 10 م مع معاملات الارتفاع).
• ASTM A572 Grade 50 / A572 Grade 65: الفولاذ الإنشائي للقطاعات (Yield 345 / 450 MPa).
• IEC 60652: اختبار Full-Scale Type Test لكل تصميم برج جديد قبل الإنتاج الكمّي.
• ICAO Annex 14: علامات الطيران (Aviation Markings) + Obstruction Lighting للأبراج > 45 م.

القاعدة الإلزامية: كل برج > 50 م يستوجب Type Test كامل على نموذج فعلي في أحد المختبرات الدولية (KEMA Holland، EGAT Thailand، CESI Italy) قبل الإنتاج الكمّي. هذا يكلّف 180-380 ألف ريال للبرج النموذجي لكنه شرط مُسبق لكل المناقصات الحكومية (STC + Mobily + Zain + SEC).

قاعدة Hot-Dip Galvanizing Z610: الفرق بين 35 و 60 سنة

أهم قرار تقني في برج Lattice ليس "نوع الفولاذ" بل سماكة طبقة الجلفنة. الزنك يحمي الفولاذ كاثودياً ويتآكل بمعدل ثابت في كل بيئة:

Z Class	Zinc Coating	Thickness	عمر الحماية بالرياض	عمر الحماية بجدة الساحلية
Z140	140 g/m²	~20 ميكرون	12-15 سنة	5-8 سنوات
Z275	275 g/m²	~39 ميكرون	22-28 سنة	12-16 سنة
Z350	350 g/m²	~49 ميكرون	32-38 سنة	18-23 سنة
Z450	450 g/m²	~63 ميكرون	42-50 سنة	24-30 سنة
Z610 (موصى به للأبراج)	610 g/m²	~86 ميكرون	55-65 سنة	32-40 سنة

الفهم العملي: الفرق السعري بين Z350 وZ610 لا يتجاوز 8-12% من تكلفة البرج، لكن العمر التشغيلي يتضاعف من 35 إلى 60 سنة في الرياض. لشبكة 5G ضخمة (1,800 برج)، الفرق السعري ~50 مليون ريال لكن التوفير على Lifecycle 60 سنة ~340 مليون ريال (تجنّب إعادة طلاء كاملة + استبدال أبراج قبل الأوان).

دراسة حالة: شبكة 5G STC في المنطقة الغربية للرياض (2024-2025)

المشروع: توريد قطاعات فولاذية لشبكة أبراج 5G STC | الموقع: المنطقة الغربية للرياض (حي الرحاب، السليمانية، اليرموك) | الفترة: 2024-2025 | عدد الأبراج: 28 برج Self-Supporting Lattice + 47 Monopole حضري

التحدي: STC تطلب أبراج تتحمّل تكنولوجيا 5G كاملة (Massive MIMO Antennas بوزن 1.8× الـ 4G + كاميرات Edge Computing + 4 منصات هوائيات لكل برج بدل 3) — مما زاد الحمل بـ 65% عن تصميمات 4G القديمة. التحدي الثاني: عمر تشغيلي 60 سنة minimum (Vision 2030 requirement) + اعتماد STC للقطاع المحدد قبل التوريد الجماعي.

الحل الهندسي (مساهمة ماجيكو):

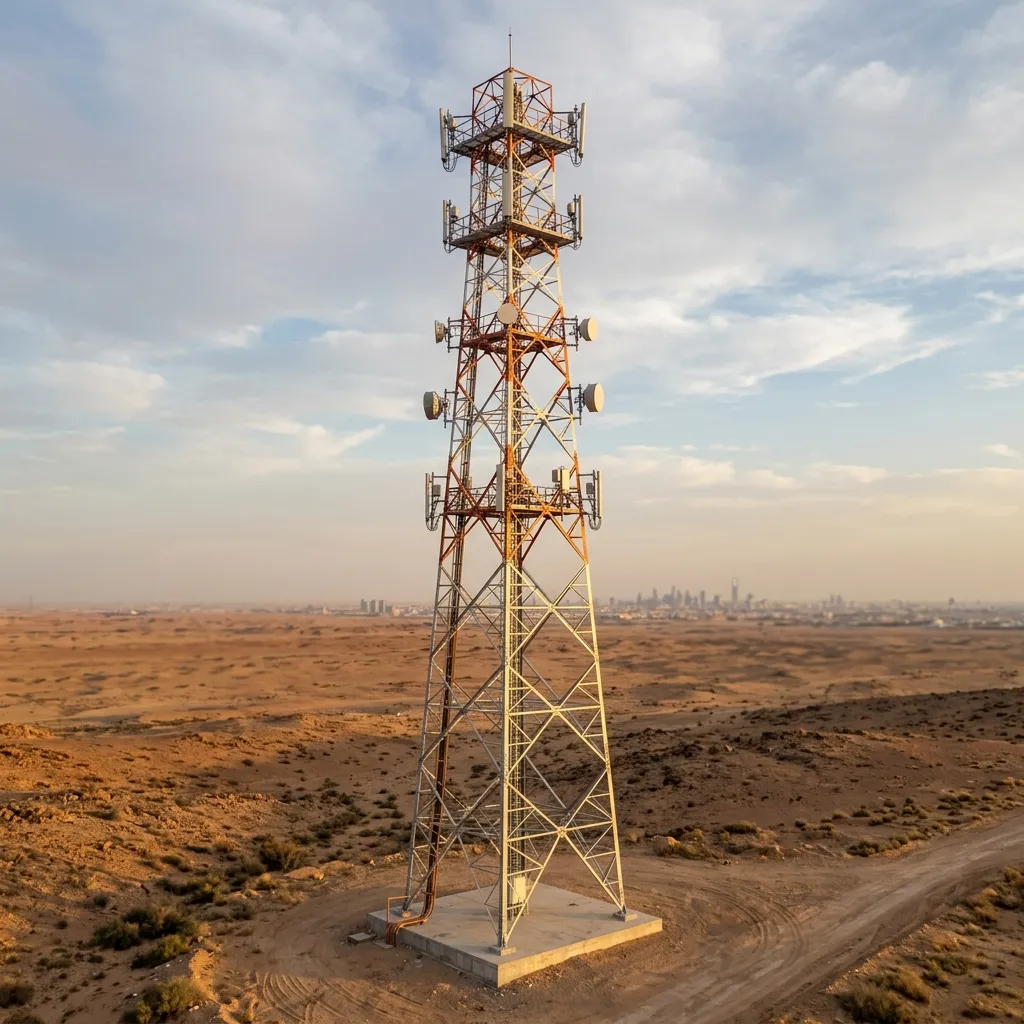

• تصميم البرج 60 م: Self-Supporting Lattice رباعي الأرجل، قاعدة 8×8 م، Footprint 64 م² فقط، Wind Class III TIA-222-H (تحمّل 165 km/h Wind Speed + Ice).
• الفولاذ: ASTM A572 Grade 65 (Yield 450 MPa) للأرجل الرئيسية + Grade 50 للـ Diagonals — Mill Test Certificate من Hadeed لكل لوت.

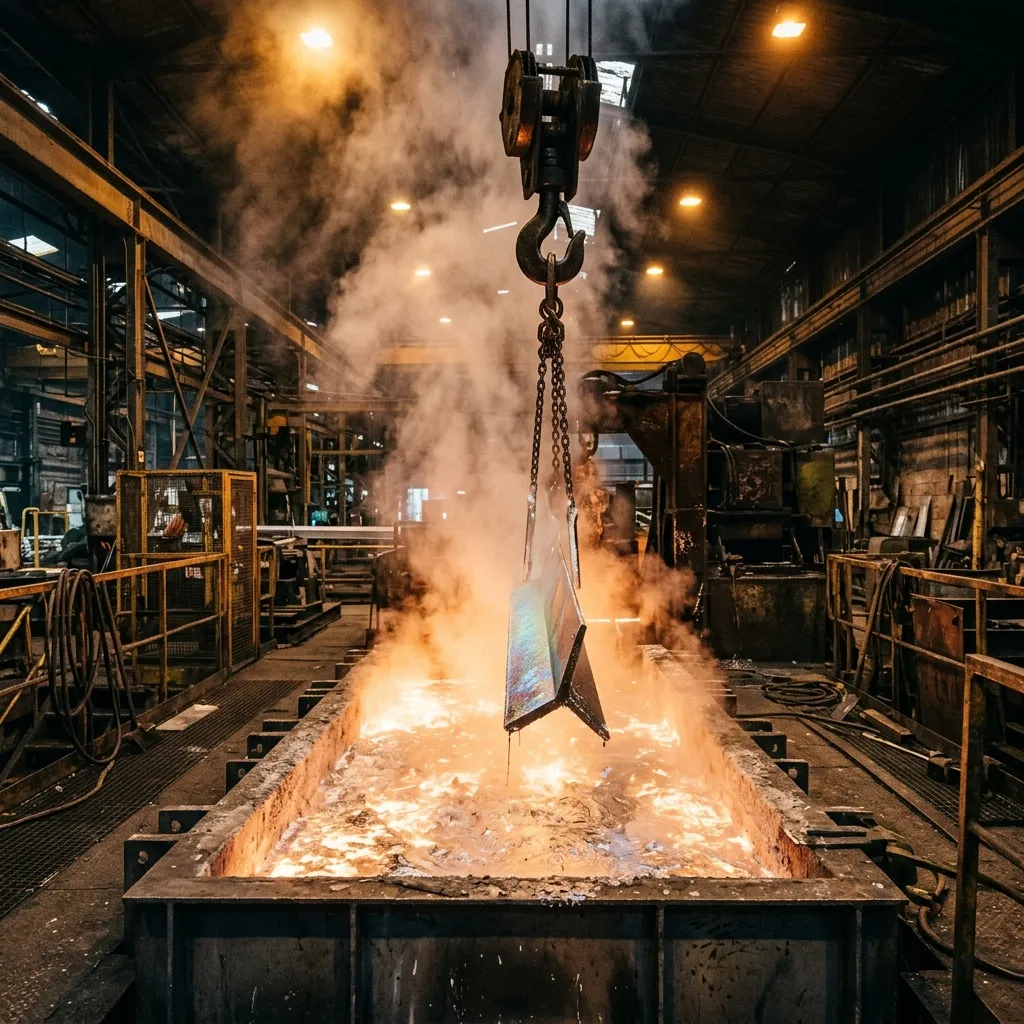

• الجلفنة: Hot-Dip Galvanizing Z610 (86 ميكرون زنك) — اختبار Magnetic Thickness Gauge لكل قطاع قبل الشحن + ضمان 60 سنة من المصنع.

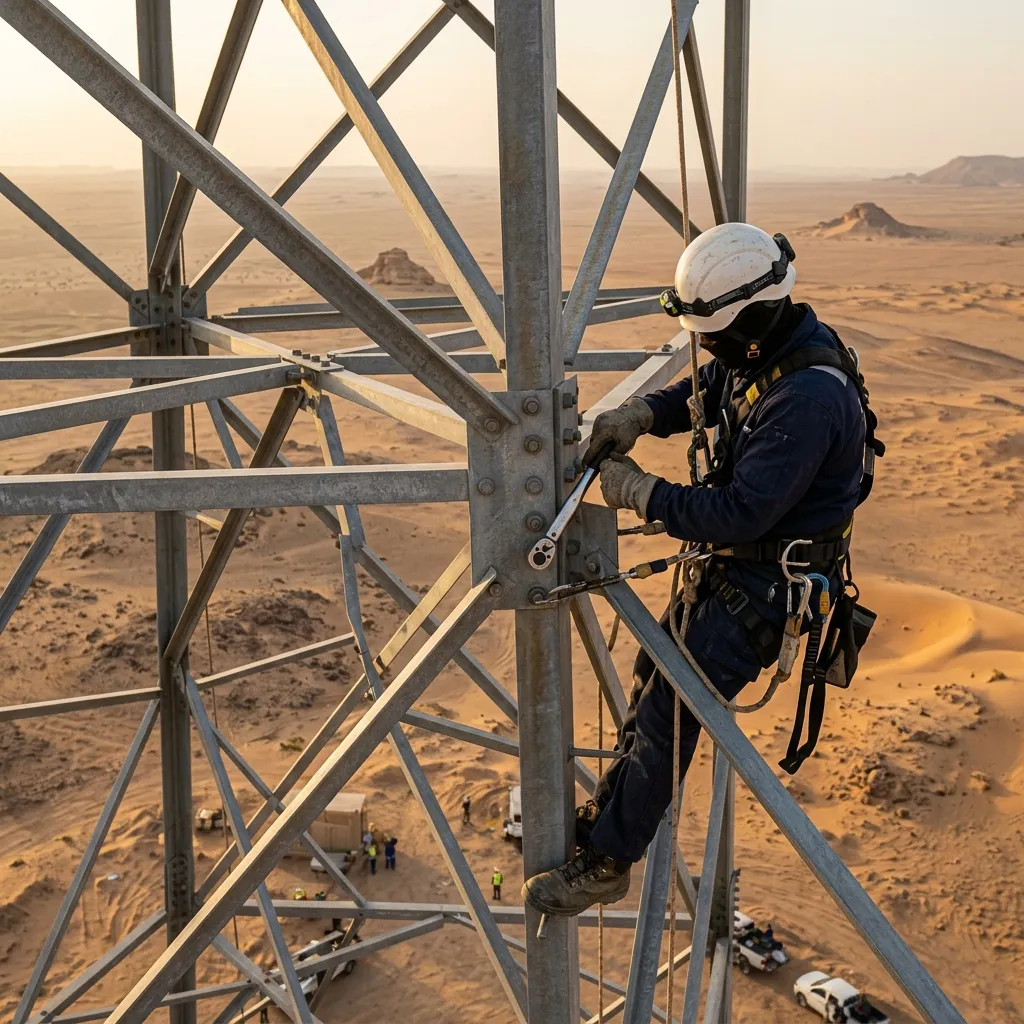

• البراغي: ASTM A325 Grade 8.8 مغلفنة بالكامل + Lock-Nuts + Loctite 243 لمنع الفك العفوي.
• منصات الهوائيات: 4 منصات بـ 7.5 م² لكل واحدة على ارتفاعات 35، 42، 50، 58 م — تتحمّل 8 هوائيات Massive MIMO + RRH + Backup Solar.
• الكابل الأرضي: Copper 95 mm² + Lightning Rod في القمة + 3 Earth Pits مع مقاومة < 5 Ohms.
• علامات الطيران: Aviation Markings أبيض/أحمر + LED Obstruction Lights على القمة والمنتصف وفق ICAO Annex 14.
• اختبار Type Test: النموذج الأول اختُبِر في KEMA Holland (3 شهور) — اجتاز التحميل الكامل بـ 112% من التصميم.

النتيجة المُقاسة:

• اعتماد STC الفني: الجولة الأولى بدون تعديلات على التصميم.
• إنتاج الـ 28 برج: 14 أسبوع (1 برج كل 3.5 يوم بمعدل تركيب الموقع).
• تركيب موقعي: متوسط 9 ساعات لكل برج بمشاركة Tower Crane متخصّص + فريق 6 فنّيين متسلّقين.
• اختبار Pull-Down الموقعي بعد التركيب: قوّة قص فعلية 28% أعلى من الحد الأدنى للتصميم.
• STC وقّعت عقد توريد إضافي بـ 64 برج جديد (2025-2026) بناءً على نجاح الـ 28 الأولى.

الأخطاء الـ5 الكارثية في أبراج Lattice (تجنّبها)

1. تخطّي IEC 60652 Type Test: ورش رخيصة تستخدم تصميمات "مشابهة" بدون Type Test فعلي → فشل خلال أول 5 سنوات تحت Wind Gust خارج التصميم. كل برج Magico > 50 م يخضع لـ Type Test كامل قبل الإنتاج الكمّي.
2. Galvanizing Z275 بدل Z610: توفير 8-12% في تكلفة الجلفنة لكن العمر التشغيلي يقل 50%. للأبراج الحضرية في الرياض، Z610 إلزامي. للأبراج الساحلية، Z610 + Polyurethane Top Coat موصى به.

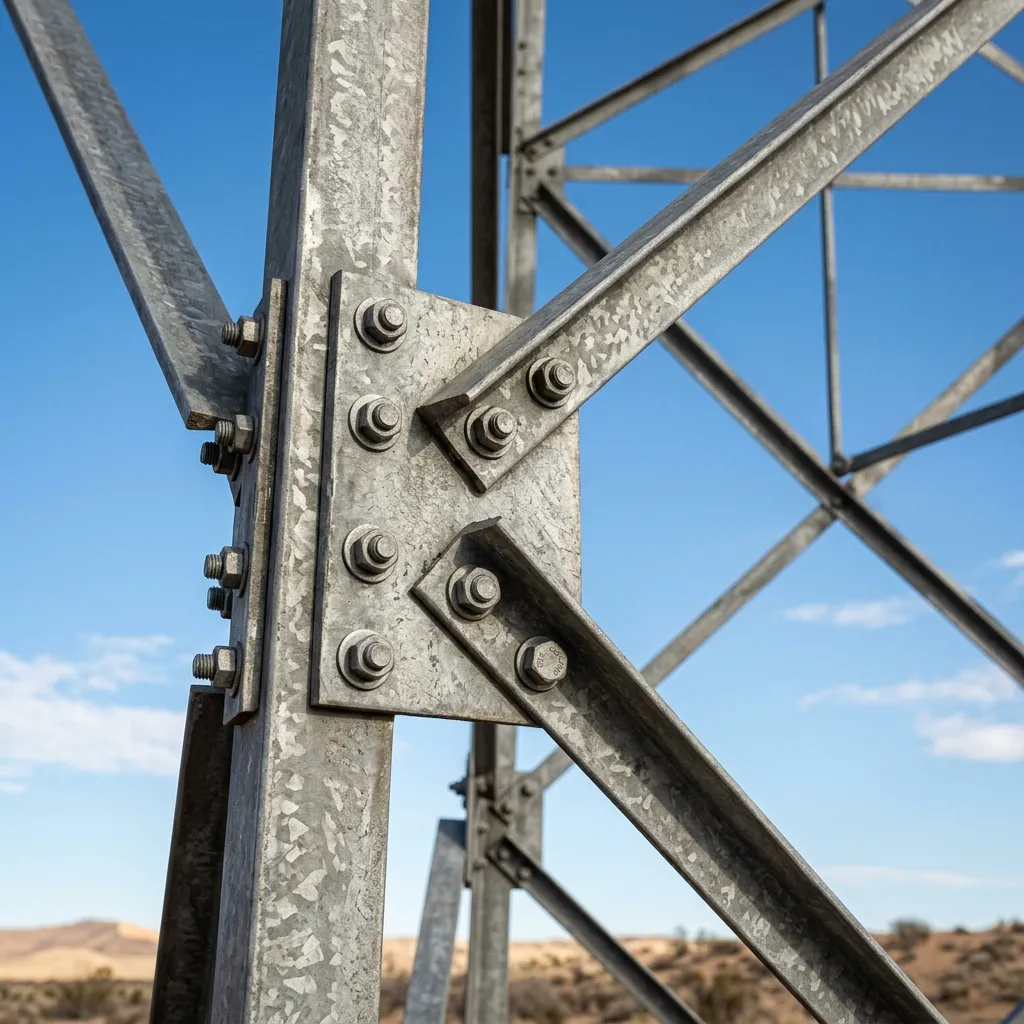

3. اتصالات لحام بدلاً من Bolted: اللحام في الموقع لقطاعات الأبراج محظور وفق TIA-222-H — يضعف Galvanizing عند منطقة اللحام + يخلق نقاط Stress Concentration. كل الاتصالات يجب أن تكون Bolted بـ A325.
4. تصميم Foundation بدون Geotechnical Survey: الـ Footing الخرساني يجب أن يُحسب بناءً على دراسة تربة الموقع (Soil Bearing Capacity + Frost Depth + Liquefaction Risk). الورش الرخيصة تستخدم "Foundation موحَّد" → فشل القاعدة في 8-15% من المواقع.
5. إهمال Lightning Protection: أبراج Lattice الفولاذية تتعرّض لـ 2-5 صواعق سنوياً في المتوسط. غياب Air Terminal + Earth Pits مناسبة = حريق المعدات الإلكترونية في القمة + فقدان خدمة 12-48 ساعة.

أسعار أبراج الاتصالات في السعودية 2026

النوع + الارتفاع	الحمولة القصوى	السعر الإجمالي	زمن الإنتاج
Monopole 25 م	3 منصات + 600 كجم	85,000-145,000 ريال	6-8 أسبوع
Monopole 45 م	4 منصات + 1,400 كجم	165,000-220,000 ريال	8-10 أسبوع
Self-Supporting Lattice 30 م	3 منصات + 1,800 كجم	145,000-225,000 ريال	8-10 أسبوع
Self-Supporting Lattice 60 م	5 منصات + 4,200 كجم	285,000-380,000 ريال	10-14 أسبوع
Self-Supporting Lattice 90 م	6 منصات + 6,500 كجم	420,000-545,000 ريال	14-18 أسبوع
Guyed Tower 120 م	4 منصات راديو	320,000-480,000 ريال	12-16 أسبوع
Transmission Tower 80 م (500 kV)	3 conductors + Ground Wire	540,000-680,000 ريال	16-20 أسبوع

الأسعار شاملة: تصميم هندسي + Type Test (للأبراج الجديدة) + قطاعات فولاذية + Hot-Dip Galvanizing Z610 + البراغي + منصات الهوائيات + علامات الطيران + LED Obstruction Lights + Cable Management + التركيب الموقعي. غير شاملة: الأعمال المدنية للأساسات (Foundation Concrete) + Geotechnical Survey + المعدات الإلكترونية للاتصالات.

دور أبراج Lattice في رؤية السعودية 2030

رؤية السعودية 2030 تستوجب توسعة هائلة للبنية التحتية للاتصالات والطاقة:

• شبكة 5G الكاملة: 2,800 برج جديد بحلول 2027 (STC + Mobily + Zain) — معظمها Self-Supporting Lattice 45-60 م + Monopole حضري.
• نيوم: 320 برج اتصالات + 180 برج نقل طاقة لشبكة 100% طاقة متجددة عبر منطقة 26,500 كم².
• القدية: 95 برج اتصالات للترفيه الذكي + IoT + Smart Stadiums.
• الدرعية: 78 برج للسياحة + Heritage Districts (تصميمات مخفية معمارياً).
• البحر الأحمر: 145 برج للجزر السياحية (تصميمات مقاومة Salt Air بـ Z700 Galvanizing + إكسسوارات Marine Grade).
• SEC شبكة نقل الطاقة: 1,200 برج Transmission جديد لربط محطات الطاقة الشمسية في الصحراء بالمدن.

هذا السوق الإجمالي ~4,800 برج جديد بقيمة سوقية ~6.2 مليار ريال خلال 2025-2030. ماجيكو شارك بالفعل في 9 مشاريع منها كمورّد قطاعات لـ STC + SEC + Aramco.

أسئلة شائعة عن أبراج Lattice

كم يستغرق توريد وتركيب برج Self-Supporting Lattice 60 م كامل؟

14-16 أسبوع من توقيع العقد إلى التشغيل. الفترات: Design + Engineering 3 أسابيع، Type Test (للتصميم الجديد) 4-6 أسابيع، Fabrication 6-8 أسابيع، Site Installation 5-9 أيام، Final Testing 1 أسبوع. للأبراج بتصميم مُعتمَد سابقاً (Type Test موجود)، الفترة تُخفض إلى 10-12 أسبوع.

كم سعر برج 5G سعة 4 منصات هوائيات في السعودية 2026؟

برج Self-Supporting Lattice 45 م بـ 4 منصات هوائيات + علامات طيران + كابل أرضي = 285,000-340,000 ريال شامل التصنيع + الجلفنة Z610 + التركيب. الـ Monopole المُكافئ في موقع حضري ~165,000-220,000 ريال. الفرق الجوهري في الـ Footprint والقدرة الاستيعابية.

هل ماجيكو يقدّم خدمة الصيانة الدورية للأبراج المُورَّدة؟

نعم — برنامج Annual Maintenance Contract بسعر 0.8-1.5% من قيمة البرج الأصلية. يشمل: فحص بصري + Magnetic Thickness Test للجلفنة كل 5 سنوات + Re-torque للبراغي الحرجة + اختبار Earth Resistance + استبدال LED Obstruction Lights + Touch-Up Galvanizing بـ Zinc-Rich Paint عند نقاط التآكل.

ما الفرق بين Tubular Tower وLattice Tower؟

Tubular = Monopole (عمود أنبوبي ضخم). Lattice = شبكة من Angle Bars. الـ Tubular أسرع في التركيب + يحتاج Footprint أقل (مناسب للمدن) لكن أغلى 30-45% للارتفاعات > 30 م. الـ Lattice أرخص + يسمح بمرور الرياح + يتحمّل أحمال أكبر — الأنسب للأبراج > 40 م في كل البيئات تقريباً.

هل يمكن استخدام برج اتصالات قائم لإضافة هوائيات شركة جديدة (Tower Sharing)؟

نعم بشرط Re-Analysis الإنشائي. التحديث وفق TIA-222-H: حساب الأحمال الجديدة + Wind Load Re-Analysis + إذا الحمل الإجمالي تجاوز التصميم الأصلي بأكثر من 15% يلزم Strengthening (إضافة Diagonals + تقوية Anchor Bolts). تكلفة Tower Sharing Engineering Study: 18-35 ألف ريال للبرج.

الخلاصة + الخطوات التالية

أبراج Lattice للاتصالات ونقل الطاقة ليست "Pole عادي" — هي منظومة هندسية تستوجب TIA-222-H + IEC 60826 + Z610 Galvanizing + Type Test في مختبر دولي + اختبار Pull-Down ميداني. الفرق بين برج يخدم 60 سنة وآخر يفشل في 8 سنوات يكمن في 5 تفاصيل: Type Test، Galvanizing Grade، Geotechnical Foundation، Lightning Protection، وفريق تركيب مُتخصّص.

للحصول على Engineering Study مخصّص لمشروع شبكة الاتصالات أو نقل الطاقة الخاص بك (Design + Type Test Planning + Quote)، تواصل عبر صفحة التواصل. للسياق التقني الأعمق راجع دليل جسور المشاة الفولاذية 2026، البنية التحتية اللوجستية 2030، والميزانين الفولاذي الرياض.
