جوانات EPDM 2026: لماذا تفشل 70% من الشبابيك بعد 3 سنوات؟
كشفت مراجعة فنية لـ 60 فيلا في الرياض خلال 2025 أن 70% من حالات تسرب الغبار وصفير الهواء سببها ليس عيب الألمنيوم — بل جوان EPDM بدرجة Shore A خاطئة أو من خامة "EPDM تجاري" بدلاً من EPDM بمواصفات DIN 7863. الجوان قطعة بـ 7 ريال للمتر، لكنها تحدد ما إذا كانت نافذتك ستظل محكمة 25 سنة أم ستتحول لمصدر مزمن للغبار خلال 30 شهراً. في هذا الدليل، يكشف مصنع ماجيكو (+22 سنة، AluK Authorized Partner) المواصفات الفنية الحقيقية لجوانات EPDM في صيف السعودية.
ما هو جوان EPDM وما الفرق بين الدرجات؟

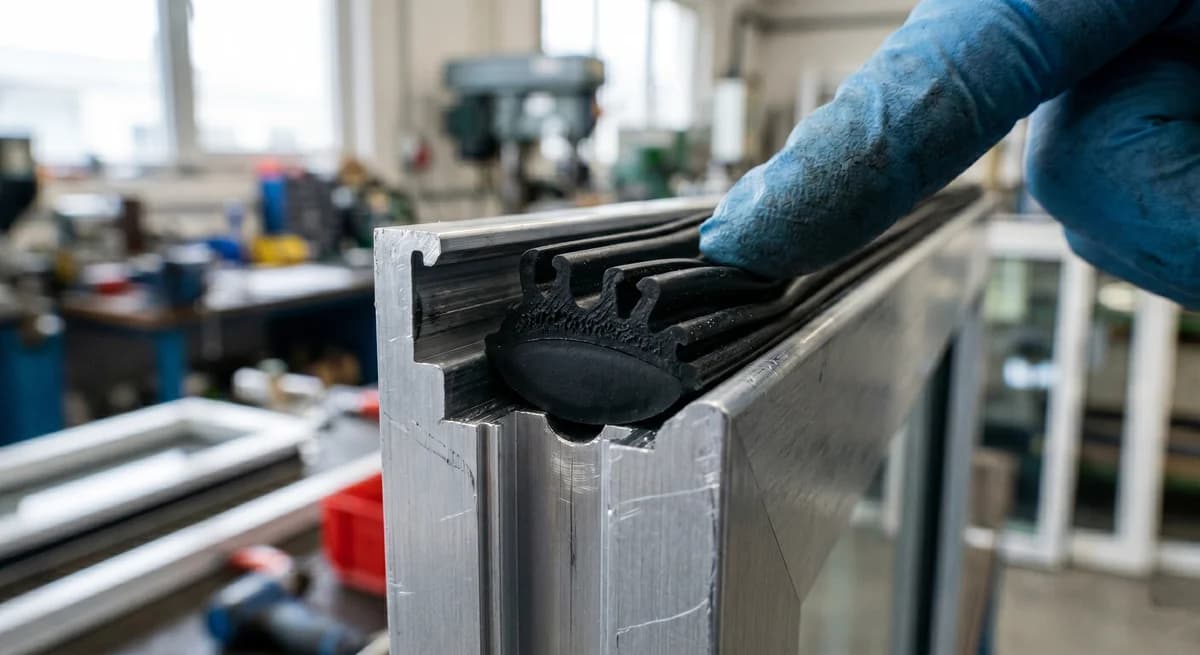

EPDM (Ethylene Propylene Diene Monomer) هو مطاط صناعي مصمم لمقاومة الأوزون والـ UV ودرجات الحرارة العالية. في صناعة الألمنيوم يأتي بثلاث درجات صلابة قياسية وفق مقياس Shore A: 40 (طري) للجوانات الإطارية، 50 (متوسط) للسيكوريت والزجاج، و70 (صلب) للأطراف الإنشائية. اختيار الدرجة الخاطئة يفسد الإحكام مهما كان قطاع الألمنيوم متيناً.
الفرق بين EPDM الألماني وEPDM التجاري الصيني
"EPDM" ليست شهادة جودة بحد ذاتها — السوق السعودي يستورد ثلاث فئات يجب التمييز بينها:
- EPDM ألماني (Semperit / SaarGummi / EKM): نقاء بوليمر ≥ 60%، شهادة DIN 7863-1، مقاومة UV حتى 30 سنة، مدى حراري -40°C إلى +130°C، Compression Set ≤ 25% بعد 168 ساعة عند 100°C.
- EPDM تركي/إيطالي تجاري: نقاء 45–55%، شهادة DIN جزئية، مقاومة UV 12–18 سنة، Compression Set 30–40%.
- "EPDM" صيني عام: غالباً TPE-V أو SBR ممزوج بـ EPDM بنسبة < 30%، يتيبس ويتشقق بعد صيف واحد في الرياض، Compression Set > 50%.
جدول المواصفات الفنية الواجبة في السعودية
| الخاصية | القيمة المطلوبة | المعيار |
|---|---|---|
| الصلابة (Shore A) | 40 ± 5 (إطار) / 65 ± 5 (إنشائي) | ISO 7619-1 |
| Tensile Strength | ≥ 9 MPa | ISO 37 |
| Elongation at Break | ≥ 300% | ISO 37 |
| Compression Set 70h/100°C | ≤ 25% | ISO 815 |
| مقاومة الأوزون | لا شقوق بعد 96 ساعة | ISO 1431-1 |
| المدى الحراري | -40°C إلى +130°C | DIN 7863-1 |
| كثافة (Density) | 1.15–1.25 g/cm³ | ISO 2781 |
كيف تفشل جوانات EPDM في صيف السعودية؟
سطح القطاع الأسود (RAL 9005) في الرياض يصل لـ 78°C تحت الشمس المباشرة في يوليو. الجوان داخل المجرى يتعرض لتمدد حراري متكرر يومياً (~ 280 دورة سنوياً). المشاكل الفعلية المُسجلة لدى ماجيكو في حالات Failure:
- التيبس (Embrittlement): فقدان مرونة بعد 3 سنوات بسبب تسرب الـ Carbon Black من خامات رخيصة.
- التشقق السطحي (Ozone Cracking): شقوق دقيقة عند نقاط الانثناء بسبب فقر معدّلات الأوزون في الخامة.
- الانكماش (Shrinkage): تراجع طولي 3–6% يخلق فجوات في الزوايا — مدخل الغبار الرئيسي.
- الـ Compression Set: الجوان يفقد ذاكرته المطاطية ويبقى مضغوطاً، مما يلغي الإحكام عند فتح وغلق النافذة.
نظام العزل الثلاثي (Triple Gasket) — لماذا هو المعيار؟
الشبابيك الاقتصادية تعتمد على جوان واحد بين الضلفة والإطار. أنظمة ماجيكو الفاخرة تعتمد 3 خطوط عزل:
- الجوان الخارجي (Weather Seal — 65 Shore A): يصد الماء والرياح القوية.
- الجوان الأوسط (Mid-Pressure Seal): يعادل الضغط ويُصرّف أي ماء يخترق الجوان الأول عبر مجاري CNC.
- الجوان الداخلي (Air Seal — 40 Shore A): يحبس هواء التكييف ويمنع تسربه.
هذا التصميم يحقق Class 4 في اختبار EN 12207 لنفاذية الهواء (≤ 3 m³/h.m²) — مطابق لمتطلبات SBC-601 لكفاءة الطاقة.
دراسة حالة: مكتب واثق كابيتال — الرياض
الموقع: الرياض. المشروع: أعمال ألمنيوم مكتبية. تاريخ التسليم: 2023.
التحدي: المكاتب تطل على واجهة جنوبية مكشوفة لرياح ترابية، ومتطلبات أمر العمل: تسرب هواء أقل من 2 m³/h.m² (Class 4) رغم استخدام نوافذ Tilt-Turn ضخمة.
الحل: اعتمدنا نظام جوانات SaarGummi الألماني الثلاثي مع EPDM 65 Shore A خارجياً و40 Shore A داخلياً، ومركّب AluK AW86 للقطاع الإنشائي. كل قطعة جوان قُصّت بطول الفريم بالكامل بدون وصلات في الزوايا (Vulcanized Corners) لمنع نقاط الفشل.
النتيجة المُقاسة: اختبار Air Permeability في موقع المشروع سجّل 1.4 m³/h.m² (Class 4 EN 12207)، وقياس Acoustic Reduction أعطى Rw = 38 dB — أعلى من معيار SBC-901 لمكاتب المنطقة الإدارية.
كيف تكشف جوان EPDM المغشوش قبل التركيب؟
- اختبار الحرق: EPDM أصلي يحترق بلهب أصفر بدخان أبيض ورائحة تشبه الشمع. EPDM مغشوش بـ SBR يعطي دخاناً أسود ورائحة مطاط محترق نفّاذة.
- اختبار الشد: اسحب قطعة 10 سم — يجب أن تتمدد ≥ 300% وتعود لشكلها.
- اختبار الكثافة: ضع قطعة في ماء — EPDM أصلي يطفو نظراً لكثافته 1.15 g/cm³، المغشوش بمواد مالئة يغوص.
- طلب شهادة Lot Number: الـ EPDM المُعتمد يأتي بـ batch number قابل للتحقق من الشركة المصنّعة.
للاستزادة، اطلع على دليل التقفيل بالسيليكون من الداخل والخارج، أو دليل اختيار شركة الألمنيوم 2026، أو راجع قاعدة القياس بعد اللياسة التي تضمن تطبيق الجوان بدون توتر زائد.
احجز فحص EPDM ميدانياً مجاناً مع فريق ماجيكو لتقييم جوانات شبابيك فيلتك الحالية.
كم سنة عمر جوان EPDM في صيف الرياض؟
EPDM ألماني بمواصفات DIN 7863 يصمد 25–30 سنة في الرياض دون تشقق. EPDM تجاري متوسط 12–18 سنة. EPDM صيني عام 3–6 سنوات قبل التيبس وفقدان الإحكام.
هل يمكن استبدال جوان EPDM بمفرده دون تفكيك الشباك؟
نعم في معظم أنظمة AluK وSaraya. الجوان يُسحب من المجرى بأداة خاصة ويُستبدل بقطعة جديدة بطول الإطار كاملاً. التكلفة تتراوح 25–60 ريال للمتر الطولي شاملة الفك والتركيب.
ما الفرق بين EPDM والسيليكون؟
EPDM جوان مطاطي مرن يعمل تحت ضغط ميكانيكي بين الضلفة والإطار. السيليكون مادة سدّ مرنة تُحقن في الفجوات الإنشائية بين الإطار والجدار. الاثنان مكمّلان وليسا بديلين.
ما هي درجة Shore A المثالية لشباك الفلل؟
ننصح بـ 40 ± 5 Shore A للجوان الداخلي (Air Seal) و65 ± 5 Shore A للجوان الخارجي (Weather Seal). أي درجة أعلى من 75 Shore A يصبح الجوان قاسياً ويفشل في إحكام الإغلاق على ضلفة بسماكة قياسية.
هل EPDM يحتاج صيانة دورية؟
EPDM ألماني عالي الجودة لا يحتاج تشحيم أو معالجة لأول 15 سنة. لكن ننصح بتنظيف المجاري بفرشاة ناعمة وماء صابوني مرة سنوياً لإزالة الغبار المتراكم الذي قد يخدش سطح الجوان.
